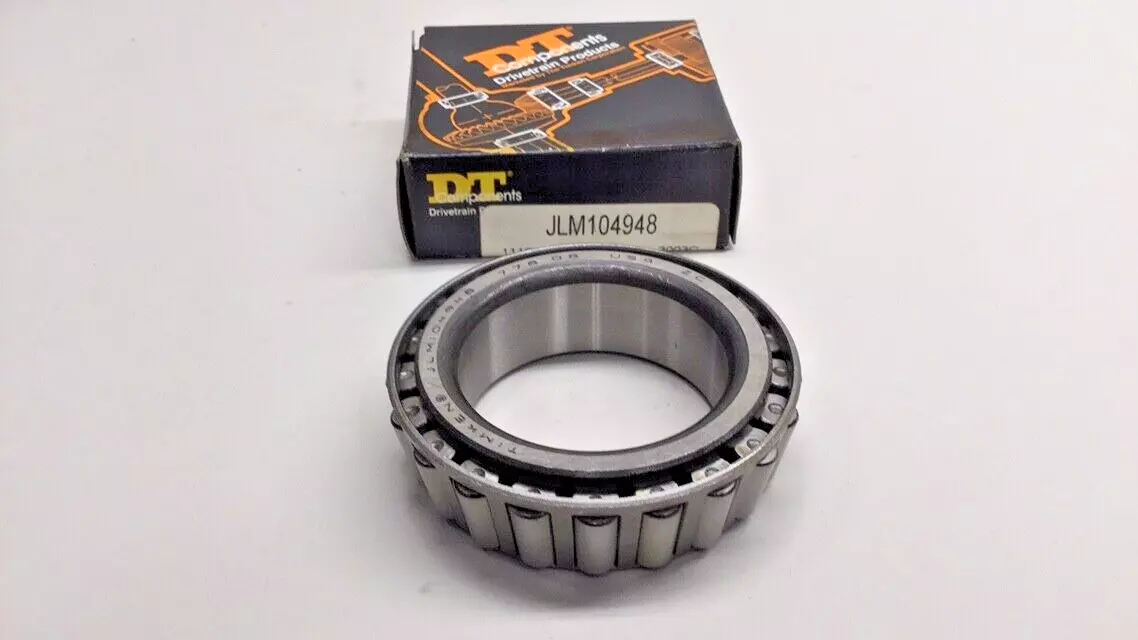

TIMKEN JLM104948-90N99轴承代号说明
J
L
M
1
0
4
9
4
8
-
9
0
N
9
9
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
1：0º < 锥角 < 24º
049：内径范围：2-3 in
48：部件代号，48表示内圈，内圈基本代号：104948
-9：装配号
0N：0：铁姆肯公司代码，N：未知精度等级
99：材料代码，代号：99
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
1：
0º < 锥角 < 24º
049：
内径范围：2-3 in
48：
部件代号，48表示内圈，内圈基本代号：104948
-9：
装配号
0N：
0：铁姆肯公司代码，N：未知精度等级
99：
材料代码，代号：99
TIMKEN JLM104948-90N99轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM104900 |
| 锥体零件号 | JLM104948 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
168000 N 37700 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
43500 N 9770 lbf |
| 完整的Timken零件号 | LM104900 |
| 尺寸规格 | |
| d - 锥体孔径 |
50 mm 1.9685 in |
| B - 锥体宽度 |
21.500 mm 0.8465 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
55 mm 2.17 in |
| db - 锥体背面背衬直径 |
61 mm 2.4 in |
| Ab - 保持架锥体正面游隙 |
2.8 mm 0.11 in |
| Aa - 保持架锥体背面游隙 |
0.3 mm 0.01 in |
| a - 有效中心位置ˡ⁴ˡ |
-5.3 mm -0.21 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
25000 N 5610 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
96300 N 21700 lbf |
| C₀ - 静态径向载荷额定值 |
104000 N 23400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
13000 N 2930 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.91 |
| G₁ - 发热系数（滚子滚道） | 38.8 |
| G₂ - 发热系数（挡边-滚子端） | 19.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.0801 |
