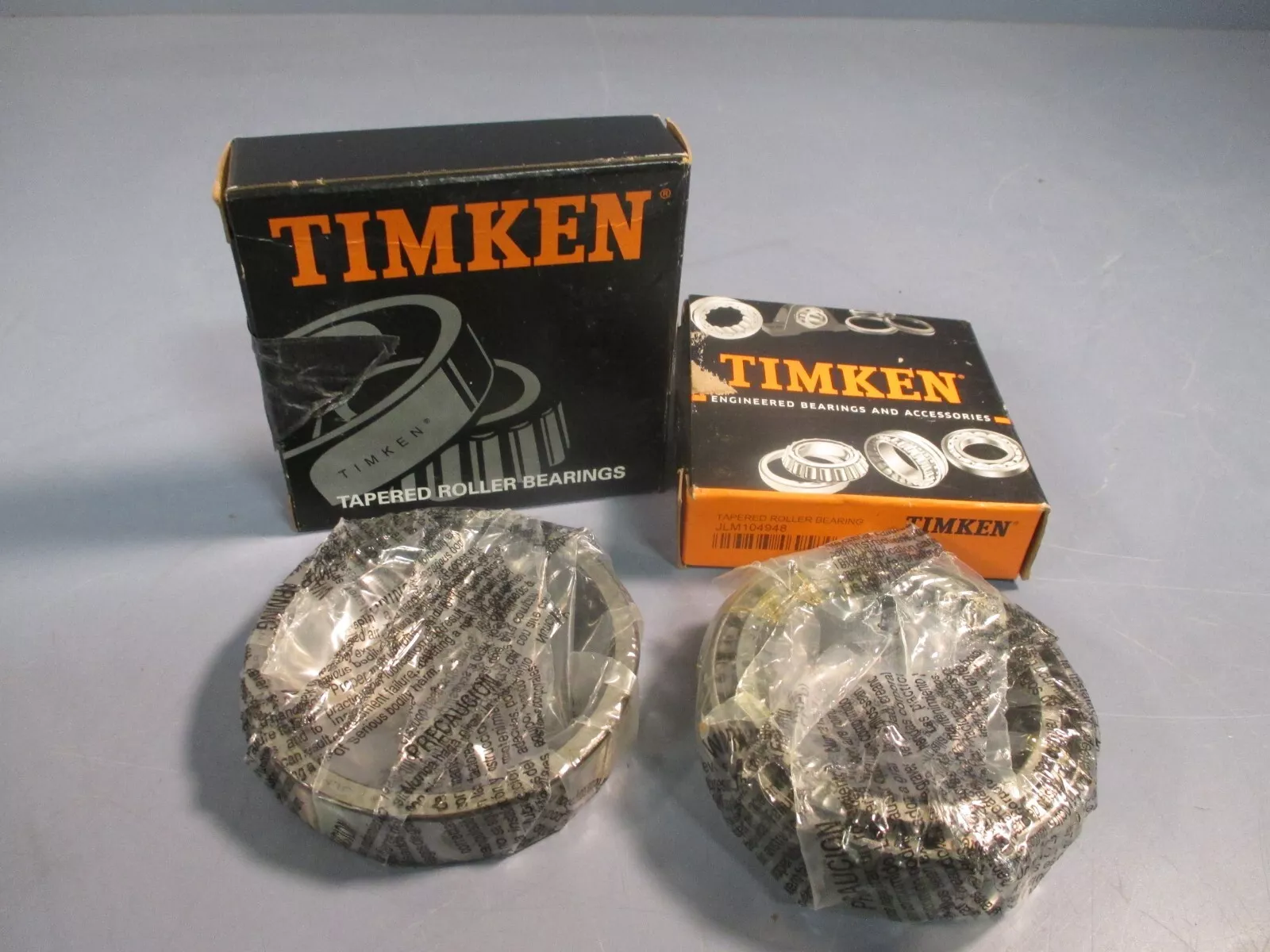

TIMKEN JLM104948/JLM104910轴承代号说明
J
L
M
1
0
4
9
4
8
/
J
L
M
1
0
4
9
1
0
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
1：0º < 锥角 < 24º
049：内径范围：2-3 in
48：部件代号，48表示内圈，内圈基本代号：104948
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
LM：轻中型承载
1：0º < 锥角 < 24º
049：内径范围：2-3 in
10：部件代号，10表示内圈，内圈基本代号：104910
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
1：
0º < 锥角 < 24º
049：
内径范围：2-3 in
48：
部件代号，48表示内圈，内圈基本代号：104948
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
LM：
轻中型承载
1：
0º < 锥角 < 24º
049：
内径范围：2-3 in
10：
部件代号，10表示内圈，内圈基本代号：104910
TIMKEN JLM104948/JLM104910轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM104900 |
| 锥体零件号 | JLM104948 |
| 外圈零件号 | JLM104910 |
| 设计单元 | 公制 |
| 轴承净重 |
0.4 Kg 0.9 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | LM104900 |
| 尺寸规格 | |
| d - 内径 |
50 mm 1.9685 in |
| D - 外圈外径 |
82.000 mm 3.2283 in |
| B - 锥体宽度 |
21.500 mm 0.8465 in |
| C - 外圈宽度 |
17.000 mm 0.6693 in |
| T - 轴承宽度 |
21.500 mm 0.8465 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
0.51 mm 0.02 in |
| da - 锥体正面背衬直径 |
55 mm 2.17 in |
| db - 锥体背面背衬直径 |
61 mm 2.4 in |
| Da - 外圈正面背衬直径 |
78.00 mm 3.11 in |
| Db - 外圈背面背衬直径 |
75.95 mm 2.99 in |
| Ab - 保持架锥体正面游隙 |
2.8 mm 0.11 in |
| Aa - 保持架锥体背面游隙 |
0.3 mm 0.01 in |
| a - 有效中心位置ˡ³ˡ |
-5.3 mm -0.21 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
25000 N 5610 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
96300 N 21700 lbf |
| C₀ - 静态径向载荷额定值 |
104000 N 23400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
13000 N 2930 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.91 |
| e - ISO标准系数ˡ⁸ˡ | 0.31 |
| Y - ISO标准系数ˡ⁹ˡ | 1.97 |
| G₁ - 发热系数（滚子滚道） | 38.8 |
| G₂ - 发热系数（挡边-滚子端） | 19.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0801 |
