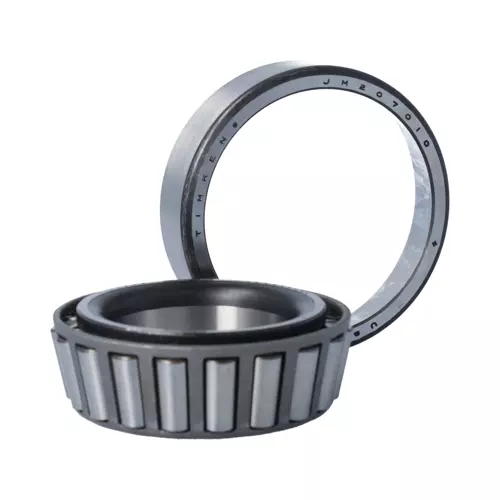

TIMKEN JM207049A/JM207010轴承代号说明
J
M
2
0
7
0
4
9
A
/
J
M
2
0
7
0
1
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
2：24º < 锥角 < 25º30'
070：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：207049
A：内部设计优化
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
2：24º < 锥角 < 25º30'
070：内径范围：2-3 in
10：部件代号，10表示内圈，内圈基本代号：207010
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
2：
24º < 锥角 < 25º30'
070：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：207049
A：
内部设计优化
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
2：
24º < 锥角 < 25º30'
070：
内径范围：2-3 in
10：
部件代号，10表示内圈，内圈基本代号：207010
TIMKEN JM207049A/JM207010轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M207000 |
| 锥体零件号 | JM207049A |
| 外圈零件号 | JM207010 |
| 设计单元 | 公制 |
| 轴承净重 |
0.8 Kg 1.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | M207000 |
| 尺寸规格 | |
| d - 内径 |
55 mm 2.1654 in |
| D - 外圈外径 |
95 mm 3.7402 in |
| B - 锥体宽度 |
29.000 mm 1.1417 in |
| C - 外圈宽度 |
23.500 mm 0.9252 in |
| T - 轴承宽度 |
29.000 mm 1.1417 in |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
6.1 mm 0.24 in |
| r - 外圈背面[清除]半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
62 mm 2.44 in |
| db - 锥体背面背衬直径 |
73 mm 2.87 in |
| Da - 外圈正面背衬直径 |
91.90 mm 3.62 in |
| Db - 外圈背面背衬直径 |
85.09 mm 3.35 in |
| Ab - 保持架锥体正面间隙 |
3 mm 0.12 in |
| Aa - 保持架锥体背面间隙 |
0.8 mm 0.03 in |
| a - 有效中心位置ˡ³ˡ |
-7.6 mm -0.3 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
33800 N 7610 lbf |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
131000 N 29300 lbf |
| C₀ - 静态径向额定值 |
168000 N 37700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
19400 N 4360 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.74 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.79 |
| G₁ - 发热系数（滚子滚道） | 56.4 |
| G₂ - 发热系数（挡边-滚子端） | 19.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0937 |
