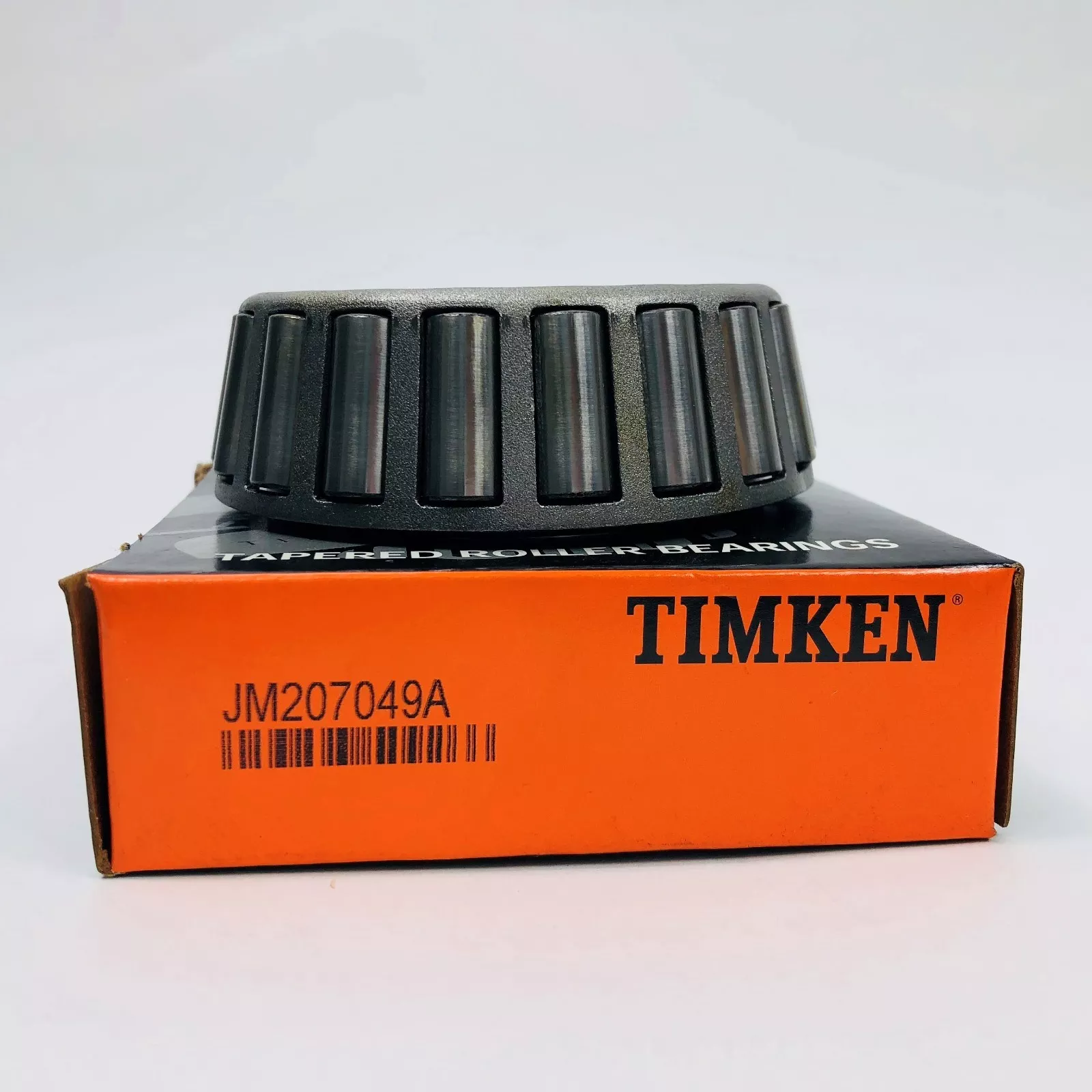

TIMKEN JM207049A-N0000轴承代号说明
J
M
2
0
7
0
4
9
A
-
N
0
0
0
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
2：24º < 锥角 < 25º30'
070：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：207049
A：内部设计优化
-N：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
2：
24º < 锥角 < 25º30'
070：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：207049
A：
内部设计优化
-N：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
TIMKEN JM207049A-N0000轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M207000 |
| 锥体零件号 | JM207049A |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
227000 N 51100 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
58900 N 13200 lbf |
| 完整的Timken零件号 | M207000 |
| 尺寸规格 | |
| d - 锥体孔径 |
55 mm 2.1654 in |
| B - 锥体宽度 |
29.000 mm 1.1417 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
6.1 mm 0.24 in |
| da - 锥体正面背衬直径 |
62 mm 2.44 in |
| db - 锥体背面背衬直径 |
73 mm 2.87 in |
| Ab - 保持架锥体正面游隙 |
3 mm 0.12 in |
| Aa - 保持架锥体背面游隙 |
0.8 mm 0.03 in |
| a - 有效中心位置ˡ⁴ˡ |
-7.6 mm -0.3 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
33800 N 7610 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
131000 N 29300 lbf |
| C₀ - 静态径向载荷额定值 |
168000 N 37700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
19400 N 4360 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.74 |
| G₁ - 发热系数（滚子滚道） | 56.4 |
| G₂ - 发热系数（挡边-滚子端） | 19.9 |
| Cg - 几何因子ˡ⁹ˡ | 0.0937 |
