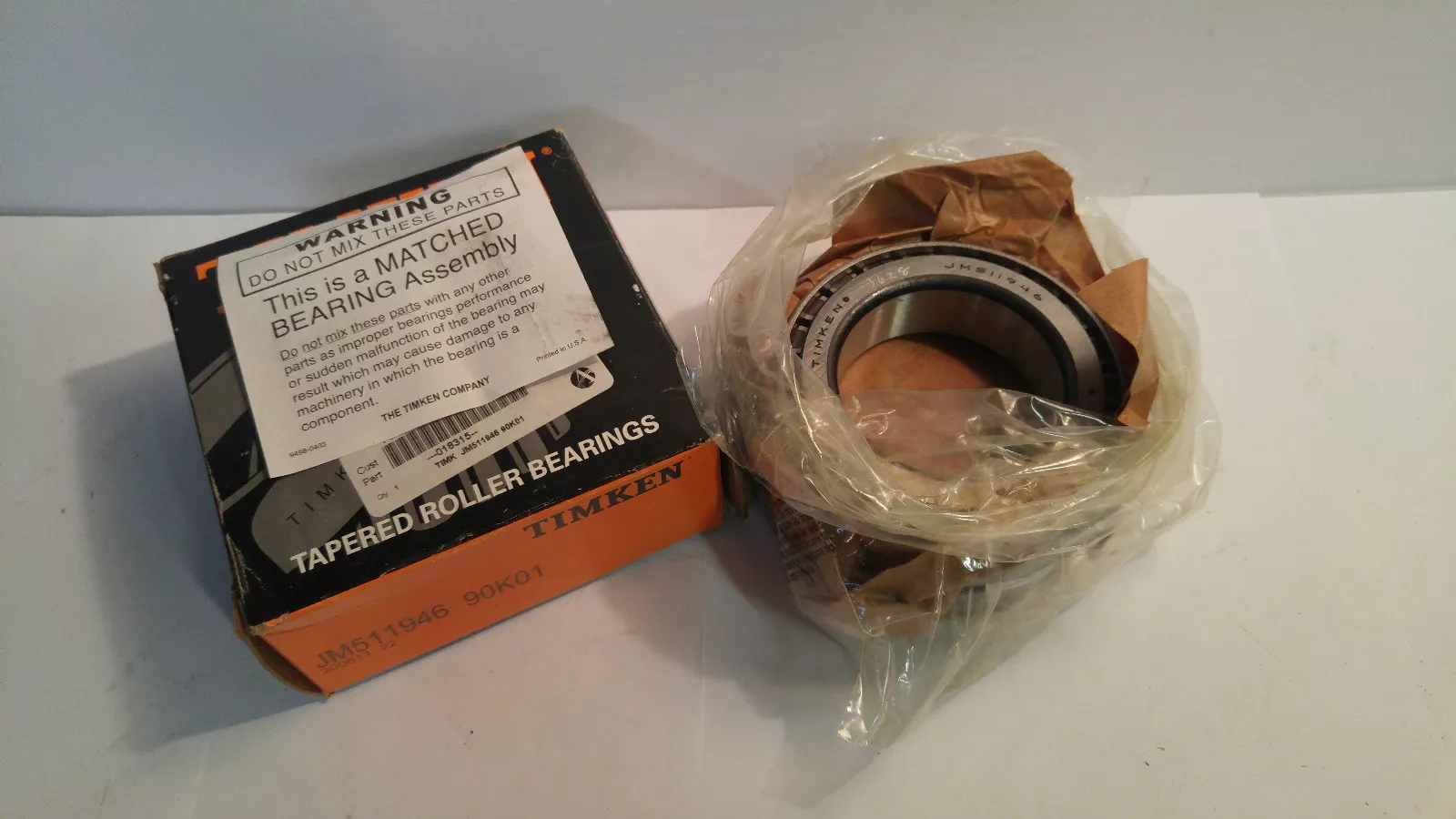

TIMKEN JM511946-90N01轴承代号说明
J
M
5
1
1
9
4
6
-
9
0
N
0
1
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
5：28º30' < 锥角 < 30º30'
119：内径范围：2-3 in
46：部件代号，46表示内圈，内圈基本代号：511946
-9：装配号
0N：0：铁姆肯公司代码，N：未知精度等级
01：材料代码，代号：01
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
5：
28º30' < 锥角 < 30º30'
119：
内径范围：2-3 in
46：
部件代号，46表示内圈，内圈基本代号：511946
-9：
装配号
0N：
0：铁姆肯公司代码，N：未知精度等级
01：
材料代码，代号：01
TIMKEN JM511946-90N01轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M511900 |
| 锥体零件号 | JM511946 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
291000 N 65400 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
75400 N 17000 lbf |
| 完整的Timken零件号 | M511900 |
| 尺寸规格 | |
| d - 锥体孔径 |
65 mm 2.5591 in |
| B - 锥体宽度 |
28.000 mm 1.1024 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
72 mm 2.83 in |
| db - 锥体背面背衬直径 |
78 mm 3.07 in |
| Ab - 保持架锥体正面游隙 |
2.8 mm 0.11 in |
| Aa - 保持架锥体背面游隙 |
0.3 mm 0.01 in |
| a - 有效中心位置ˡ⁴ˡ |
-3.3 mm -0.13 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
43300 N 9740 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
167000 N 37600 lbf |
| C₀ - 静态径向载荷额定值 |
195000 N 43900 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
29800 N 6700 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 76.3 |
| G₂ - 发热系数（挡边-滚子端） | 23.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.11 |
