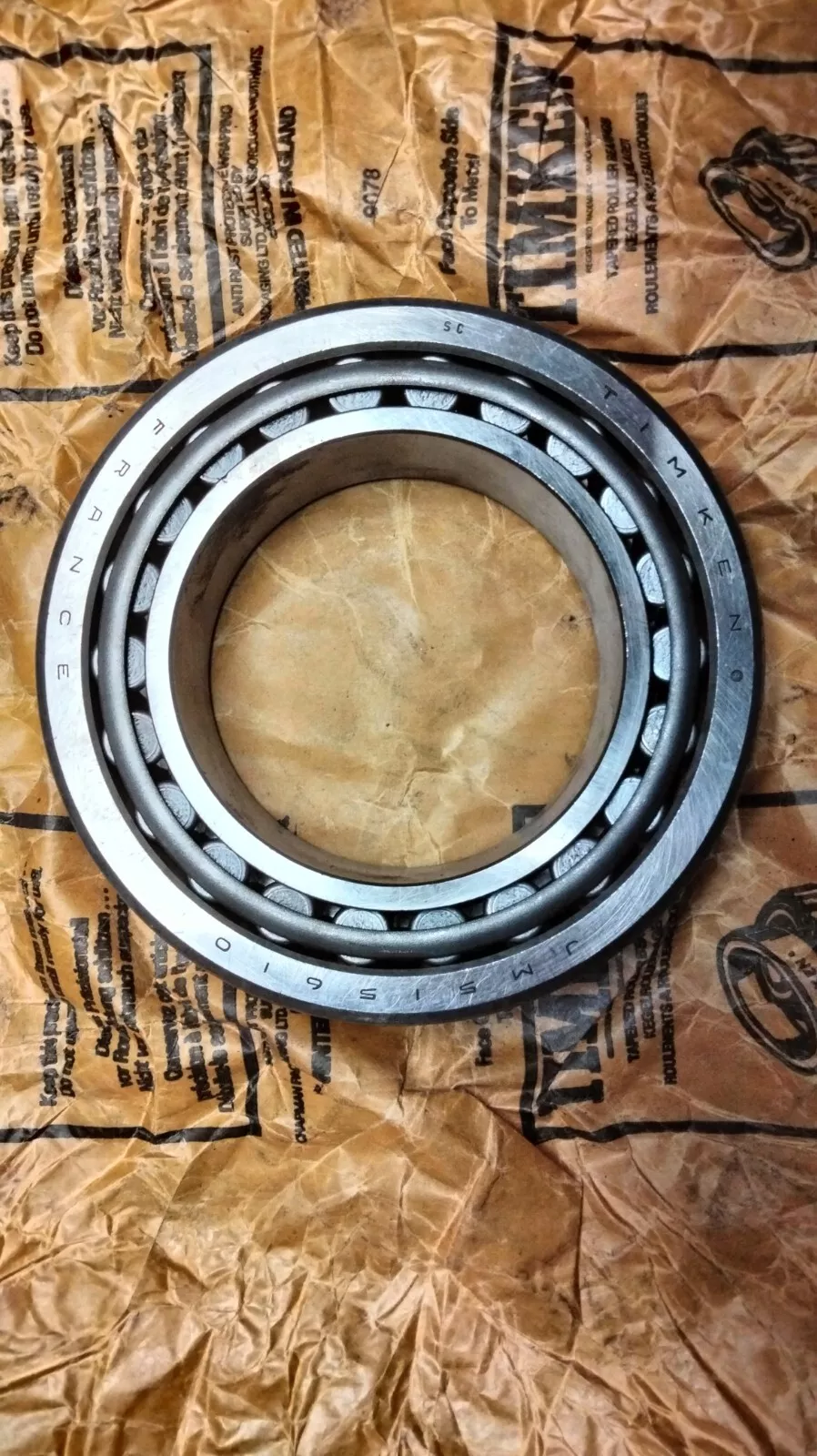

TIMKEN JM515649/JM515610轴承代号说明
J
M
5
1
5
6
4
9
/
J
M
5
1
5
6
1
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
5：28º30' < 锥角 < 30º30'
156：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：515649
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
5：28º30' < 锥角 < 30º30'
156：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：515610
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
5：
28º30' < 锥角 < 30º30'
156：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：515649
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
5：
28º30' < 锥角 < 30º30'
156：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：515610
TIMKEN JM515649/JM515610轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M515600 |
| 锥体零件号 | JM515649 |
| 外圈零件号 | JM515610 |
| 设计单元 | 公制 |
| 轴承净重 |
1.7 Kg 3.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | M515600 |
| 尺寸规格 | |
| d - 内径 |
80 mm 3.1496 in |
| D - 外圈外径 |
130 mm 5.1181 in |
| B - 锥体宽度 |
34.000 mm 1.3386 in |
| C - 外圈宽度 |
28.500 mm 1.1220 in |
| T - 轴承宽度 |
35.000 mm 1.3780 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
88 mm 3.46 in |
| db - 锥体背面背衬直径 |
94 mm 3.7 in |
| Da - 外圈正面背衬直径 |
125.00 mm 4.96 in |
| Db - 外圈背面背衬直径 |
117.09 mm 4.61 in |
| Ab - 保持架锥体正面游隙 |
3.3 mm 0.13 in |
| Aa - 保持架锥体背面游隙 |
1 mm 0.04 in |
| a - 有效中心位置ˡ³ˡ |
-5.1 mm -0.2 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
61000 N 13700 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
235000 N 52900 lbf |
| C₀ - 静态径向载荷额定值 |
283000 N 63500 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
40600 N 9120 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.5 |
| e - ISO标准系数ˡ⁸ˡ | 0.39 |
| Y - ISO标准系数ˡ⁹ˡ | 1.54 |
| G₁ - 发热系数（滚子滚道） | 118 |
| G₂ - 发热系数（挡边-滚子端） | 31.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0863 |
