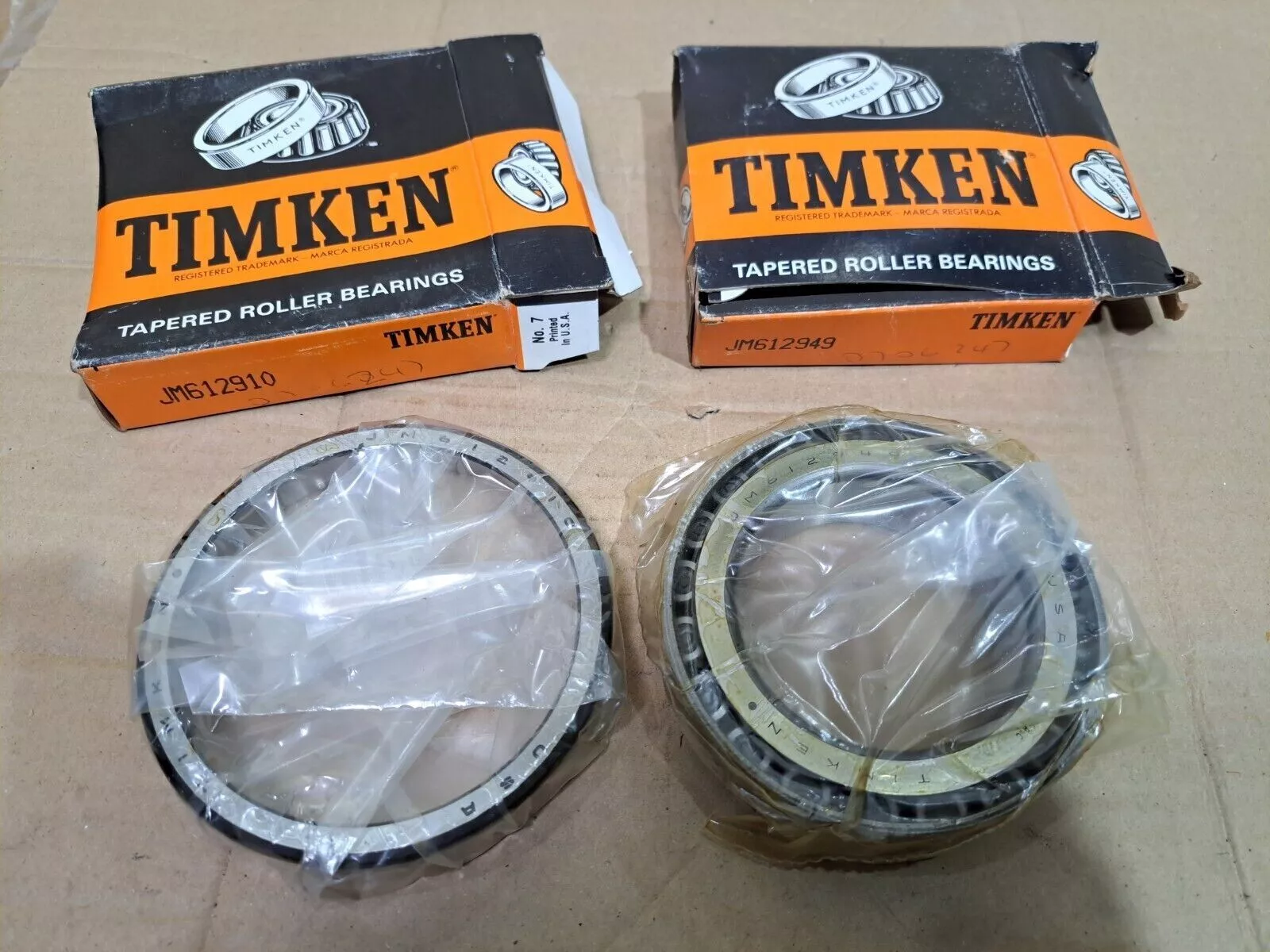

TIMKEN JM612949/JM612910轴承代号说明
J
M
6
1
2
9
4
9
/
J
M
6
1
2
9
1
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
6：30º30' < 锥角 < 32º30'
129：大型英制滚子轴承
49：部件代号，49表示内圈，内圈基本代号：612949
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
6：30º30' < 锥角 < 32º30'
129：大型英制滚子轴承
10：部件代号，10表示内圈，内圈基本代号：612910
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
6：
30º30' < 锥角 < 32º30'
129：
大型英制滚子轴承
49：
部件代号，49表示内圈，内圈基本代号：612949
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
6：
30º30' < 锥角 < 32º30'
129：
大型英制滚子轴承
10：
部件代号，10表示内圈，内圈基本代号：612910
TIMKEN JM612949/JM612910轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M612900 |
| 锥体零件号 | JM612949 |
| 外圈零件号 | JM612910 |
| 设计单元 | 公制 |
| 轴承净重 |
1.1 Kg 2.50 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | M612900 |
| 尺寸规格 | |
| d - 内径 |
70 mm 2.7559 in |
| D - 外圈外径 |
115 mm 4.5276 in |
| B - 锥体宽度 |
29.000 mm 1.1417 in |
| C - 外圈宽度 |
23.000 mm 0.9055 in |
| T - 轴承宽度 |
29.000 mm 1.1417 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
77 mm 3.03 in |
| db - 锥体背面背衬直径 |
83 mm 3.27 in |
| Da - 外圈正面背衬直径 |
110.00 mm 4.35 in |
| Db - 外圈背面背衬直径 |
103.12 mm 4.06 in |
| Ab - 保持架锥体正面游隙 |
2.8 mm 0.11 in |
| Aa - 保持架锥体背面游隙 |
0.5 mm 0.02 in |
| a - 有效中心位置ˡ³ˡ |
-2.5 mm -0.1 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
46100 N 10400 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
178000 N 40000 lbf |
| C₀ - 静态径向载荷额定值 |
198000 N 44500 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
33900 N 7630 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.36 |
| e - ISO标准系数ˡ⁸ˡ | 0.43 |
| Y - ISO标准系数ˡ⁹ˡ | 1.39 |
| G₁ - 发热系数（滚子滚道） | 76.7 |
| G₂ - 发热系数（挡边-滚子端） | 25.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.112 |
