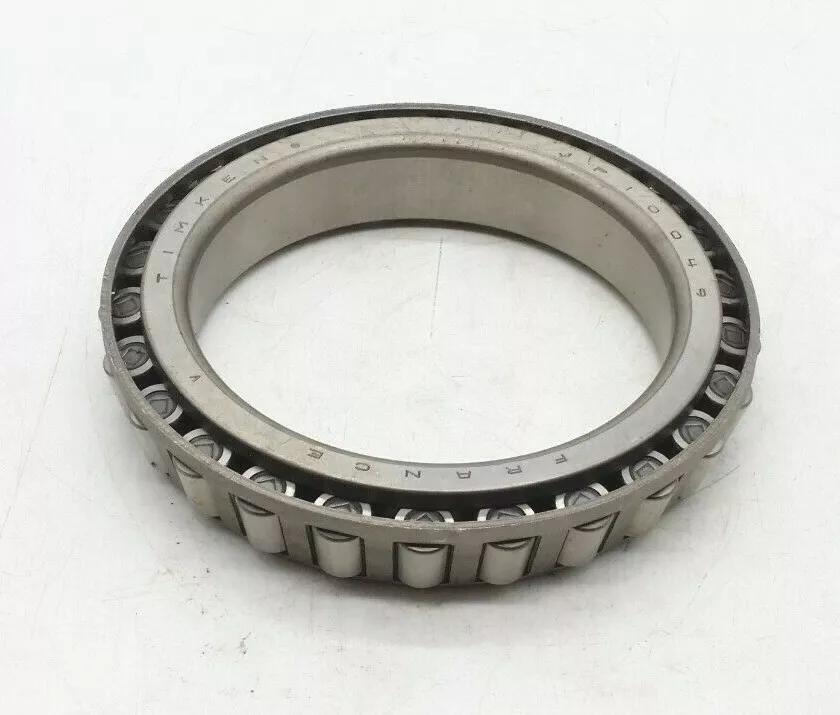

TIMKEN JP10049-C0000轴承代号说明
J
P
1
0
0
4
9
-
C
0
0
0
0
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º < 锥角 < 24º
00：内径范围：0-1 in
49：部件代号，49表示内圈，内圈基本代号：10049
-C：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º < 锥角 < 24º
00：
内径范围：0-1 in
49：
部件代号，49表示内圈，内圈基本代号：10049
-C：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
TIMKEN JP10049-C0000轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | JP10000 |
| 锥体零件号 | JP10049 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
218000 N 49100 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
56600 N 12700 lbf |
| 完整的Timken零件号 | JP10000 |
| 尺寸规格 | |
| d - 锥体孔径 |
100 mm 3.937 in |
| B - 锥体宽度 |
22.500 mm 0.8858 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
106 mm 4.17 in |
| db - 锥体背面背衬直径 |
112 mm 4.41 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
1.3 mm 0.05 in |
| a - 有效中心位置ˡ⁴ˡ |
6.1 mm 0.24 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
32500 N 7310 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
125000 N 28200 lbf |
| C₀ - 静态径向载荷额定值 |
172000 N 38700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
26300 N 5920 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.24 |
| G₁ - 发热系数（滚子滚道） | 104 |
| G₂ - 发热系数（挡边-滚子端） | 40.9 |
| Cg - 几何因子ˡ⁹ˡ | 0.126 |
