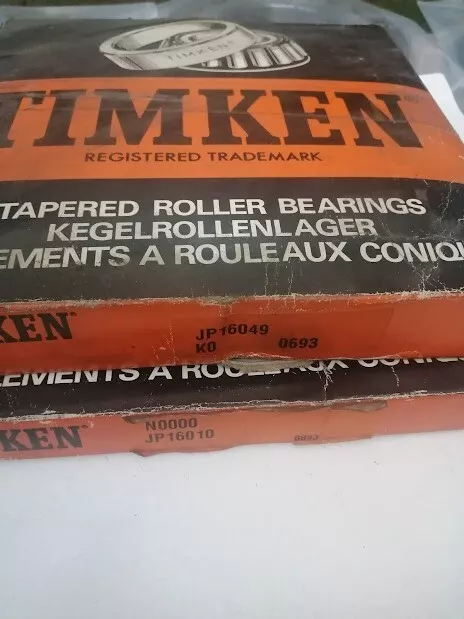

TIMKEN JP16049/JP16010轴承代号说明
J
P
1
6
0
4
9
/
J
P
1
6
0
1
0
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º < 锥角 < 24º
60：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：16049
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
P：P 系列
1：0º < 锥角 < 24º
60：内径范围：1-2 in
10：部件代号，10表示内圈，内圈基本代号：16010
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º < 锥角 < 24º
60：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：16049
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
P：
P 系列
1：
0º < 锥角 < 24º
60：
内径范围：1-2 in
10：
部件代号，10表示内圈，内圈基本代号：16010
TIMKEN JP16049/JP16010轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | JP16000 |
| 锥体零件号 | JP16049 |
| 外圈零件号 | JP16010 |
| 设计单元 | 公制 |
| 轴承净重 |
3.1 Kg 6.9 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | JP16000 |
| 尺寸规格 | |
| d - 内径 |
160 mm 6.2992 in |
| D - 外圈外径 |
220 mm 8.6614 in |
| B - 锥体宽度 |
30.000 mm 1.1811 in |
| C - 外圈宽度 |
23.000 mm 0.9055 in |
| T - 轴承宽度 |
32.000 mm 1.2598 in |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面[清除]半径ˡ²ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
169 mm 6.65 in |
| db - 锥体背面背衬直径 |
174 mm 6.85 in |
| Da - 外圈正面背衬直径 |
214.10 mm 8.43 in |
| Db - 外圈背面背衬直径 |
205.99 mm 8.11 in |
| Ab - 保持架锥体正面间隙 |
4.8 mm 0.19 in |
| Aa - 保持架锥体背面间隙 |
3 mm 0.12 in |
| a - 有效中心位置ˡ³ˡ |
13 mm 0.51 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
62700 N 14100 lbf |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
242000 N 54400 lbf |
| C₀ - 静态径向额定值 |
372000 N 83700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
52200 N 11700 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.2 |
| e - ISO标准系数ˡ⁸ˡ | 0.49 |
| Y - ISO标准系数ˡ⁹ˡ | 1.23 |
| G₁ - 发热系数（滚子滚道） | 294 |
| G₂ - 发热系数（挡边-滚子端） | 123.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.123 |
