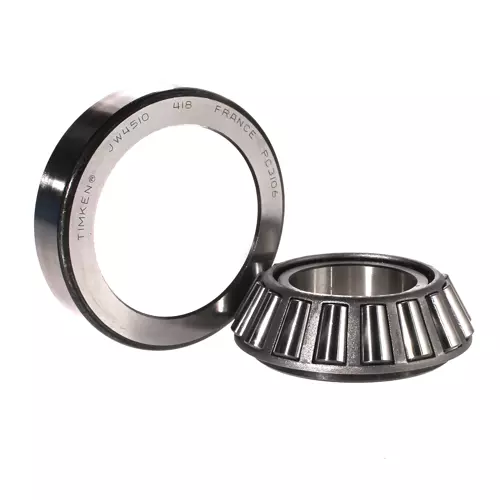

TIMKEN JW4549/JW4510轴承代号说明
J
W
4
5
4
9
/
J
W
4
5
1
0
J：J 系列，公制尺寸圆锥滚子轴承
W：W 系列
4549：圆锥滚子轴承内圈基本代号：4549
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
W：W 系列
4510：圆锥滚子轴承外圈基本代号：4510
J：
J 系列，公制尺寸圆锥滚子轴承
W：
W 系列
4549：
圆锥滚子轴承内圈基本代号：4549
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
W：
W 系列
4510：
圆锥滚子轴承外圈基本代号：4510
TIMKEN JW4549/JW4510轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | JW4500 |
| 锥体零件号 | JW4549 |
| 外圈零件号 | JW4510 |
| 设计单元 | 公制 |
| 轴承净重 |
0.9 Kg 2 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | JW4500 |
| 尺寸规格 | |
| d - 内径 |
45 mm 1.7717 in |
| D - 外圈外径 |
95 mm 3.7402 in |
| B - 锥体宽度 |
26.500 mm 1.0433 in |
| C - 外圈宽度 |
20.000 mm 0.7874 in |
| T - 轴承宽度 |
29.000 mm 1.1417 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
54 mm 2.13 in |
| db - 锥体背面背衬直径 |
64 mm 2.52 in |
| Da - 外圈正面背衬直径 |
90.90 mm 3.58 in |
| Db - 外圈背面背衬直径 |
77.98 mm 3.07 in |
| Ab - 保持架锥体正面游隙 |
3.6 mm 0.14 in |
| Aa - 保持架锥体背面游隙 |
3.8 mm 0.15 in |
| a - 有效中心位置ˡ³ˡ |
4 mm 0.16 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
30700 N 6900 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
118000 N 26600 lbf |
| C₀ - 静态径向载荷额定值 |
114000 N 25600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
45500 N 10200 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.67 |
| e - ISO标准系数ˡ⁸ˡ | 0.87 |
| Y - ISO标准系数ˡ⁹ˡ | 0.69 |
| G₁ - 发热系数（滚子滚道） | 30.7 |
| G₂ - 发热系数（挡边-滚子端） | 12.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.102 |
