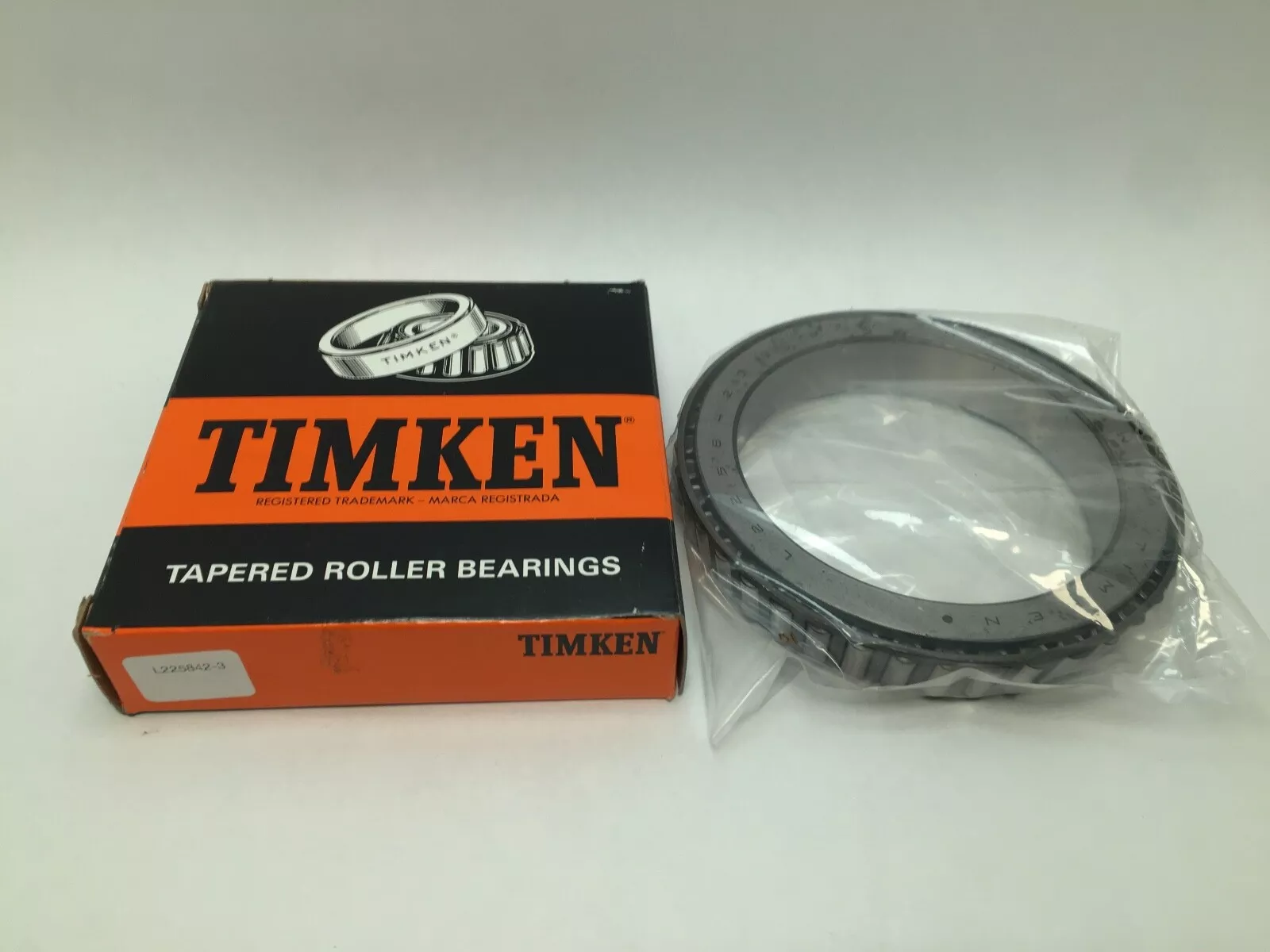

TIMKEN L225842-99401轴承代号说明
L
2
2
5
8
4
2
-
9
9
4
0
1
L：轻型承载
2：24º < 锥角 < 25º30'
258：内径范围：5-6 in
42：部件代号，42表示内圈，内圈基本代号：225842
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
L：
轻型承载
2：
24º < 锥角 < 25º30'
258：
内径范围：5-6 in
42：
部件代号，42表示内圈，内圈基本代号：225842
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
TIMKEN L225842-99401轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | L225800 |
| 锥体零件号 | L225842 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
55900 lbf 249000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
14500 lbf 64500 N |
| 尺寸规格 | |
| d - 锥体孔径 |
4 3/4 in 120.65 mm |
| B - 锥体宽度 |
1.0313 in 26.195 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
5.08 in 129 mm |
| db - 锥体背面背衬直径 |
5.16 in 131 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.02 in 0.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.1 in 2.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
8320 lbf 37000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
32100 lbf 143000 N |
| C₀ - 静态径向载荷额定值 |
61400 lbf 273000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
4740 lbf 21100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.76 |
| G₁ - 发热系数（滚子滚道） | 253 |
| G₂ - 发热系数（挡边-滚子端） | 134 |
| Cg - 几何因子ˡ⁹ˡ | 0.151 |
