TIMKEN L305648-90045轴承代号说明
L
3
0
5
6
4
8
-
9
0
0
4
5
L：轻型承载
3：25º30' < 锥角 < 27º
056：内径范围：2-3 in
48：部件代号，48表示内圈，内圈基本代号：305648
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
45：材料代码，代号：45
L：
轻型承载
3：
25º30' < 锥角 < 27º
056：
内径范围：2-3 in
48：
部件代号，48表示内圈，内圈基本代号：305648
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
45：
材料代码，代号：45

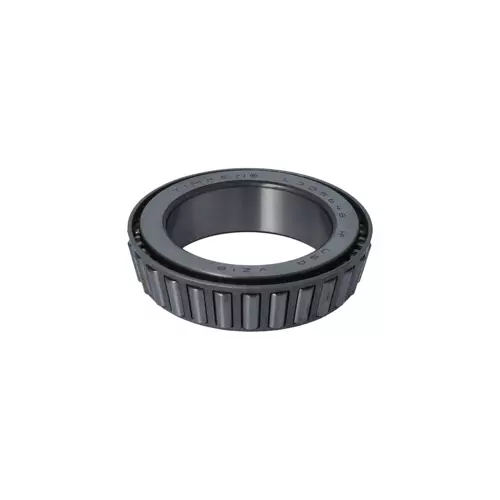

TIMKEN L305648-90045轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | L305600 |
| 锥体零件号 | L305648 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
23800 lbf 106000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
6170 lbf 27400 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.9680 in 49.987 mm |
| B - 锥体宽度 |
0.7188 in 18.258 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
2.17 in 55 mm |
| db - 锥体背面背衬直径 |
2.24 in 57 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.1 in -2.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3540 lbf 15800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
13700 lbf 60800 N |
| C₀ - 静态径向载荷额定值 |
20000 lbf 88800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2160 lbf 9590 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.64 |
| G₁ - 发热系数（滚子滚道） | 38.8 |
| G₂ - 发热系数（挡边-滚子端） | 29.8 |
| Cg - 几何因子ˡ⁹ˡ | 0.0841 |
TIMKEN L305648-90045轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN L305648-20024轴承 | ￥1115.92元 | - | 6 |
