TIMKEN L610549-20629轴承代号说明
L
6
1
0
5
4
9
-
2
0
6
2
9
L：轻型承载
6：30º30' < 锥角 < 32º30'
105：内径范围：2-3 in
49：部件代号，49表示内圈，内圈基本代号：610549
-2：装配号
06：0：铁姆肯公司代码，6：未知精度
29：材料代码，代号：29
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
105：
内径范围：2-3 in
49：
部件代号，49表示内圈，内圈基本代号：610549
-2：
装配号
06：
0：铁姆肯公司代码，6：未知精度
29：
材料代码，代号：29

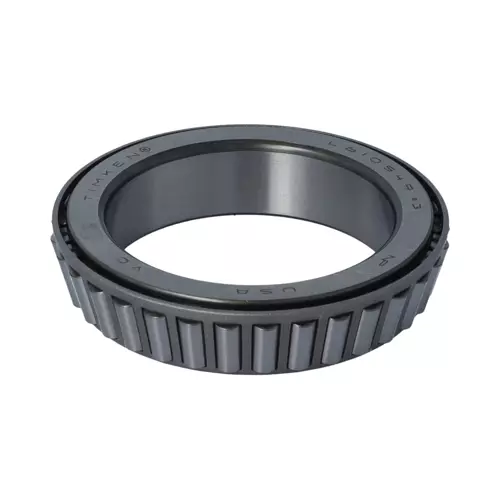

TIMKEN L610549-20629轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | L610500 |
| 锥体零件号 | L610549 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
26200 lbf 117000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
6800 lbf 30200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/2 in 63.500 mm |
| B - 锥体宽度 |
0.7500 in 19.050 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
2.72 in 69 mm |
| db - 锥体背面背衬直径 |
2.8 in 71 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.02 in 0.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.02 in 0.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3910 lbf 17400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
15100 lbf 67000 N |
| C₀ - 静态径向载荷额定值 |
24300 lbf 108000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2840 lbf 12600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.38 |
| G₁ - 发热系数（滚子滚道） | 56.7 |
| G₂ - 发热系数（挡边-滚子端） | 43.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.101 |
