TIMKEN L68149/L68111轴承代号说明
L
6
8
1
4
9
/
L
6
8
1
1
1
L：轻型承载
6：30º30' < 锥角 < 32º30'
81：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：68149
/：分隔符
L：轻型承载
6：30º30' < 锥角 < 32º30'
81：内径范围：1-2 in
11：部件代号，11表示内圈，内圈基本代号：68111
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
81：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：68149
/：
分隔符
L：
轻型承载
6：
30º30' < 锥角 < 32º30'
81：
内径范围：1-2 in
11：
部件代号，11表示内圈，内圈基本代号：68111

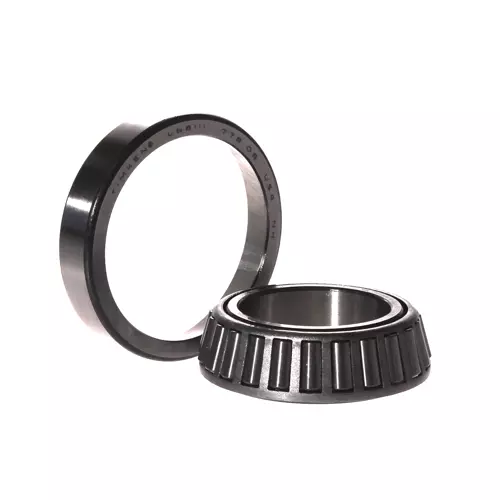

TIMKEN L68149/L68111轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | L68100 |
| 锥体零件号 | L68149 |
| 外圈零件号 | L68111 |
| 设计单元 | 英制 |
| 轴承净重 |
0.4 lb 0.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1.3775 in 34.989 mm |
| D - 外圈外径 |
2.3612 in 59.974 mm |
| B - 锥体宽度 |
0.6600 in 16.764 mm |
| C - 外圈宽度 |
0.4700 in 11.938 mm |
| T - 轴承宽度 |
0.6250 in 15.875 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
1.54 in 39 mm |
| db - 锥体背面背衬直径 |
1.79 in 45.5 mm |
| Da - 外圈正面背衬直径 |
2.24 in 55.90 mm |
| Db - 外圈背面背衬直径 |
2.09 in 53.09 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.1 in -2.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
2650 lbf 11800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
10200 lbf 45500 N |
| C₀ - 静态径向载荷额定值 |
11000 lbf 48700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1890 lbf 8400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.4 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 15.7 |
| G₂ - 发热系数（挡边-滚子端） | 14.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0657 |
