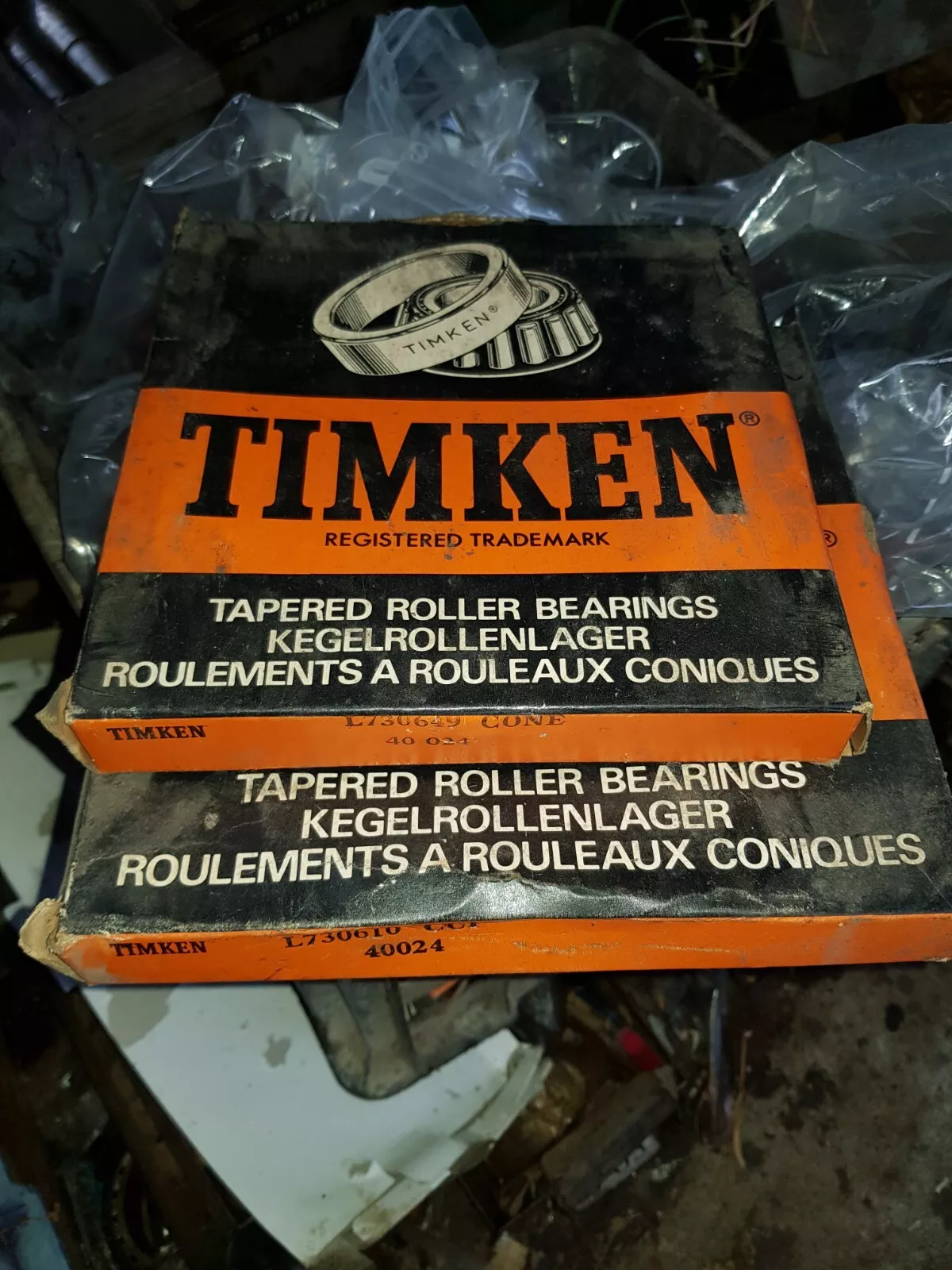

TIMKEN L730649/L730610轴承代号说明
L
7
3
0
6
4
9
/
L
7
3
0
6
1
0
L：轻型承载
7：32º30' < 锥角 < 36º
306：内径范围：6-7 in
49：部件代号，49表示内圈，内圈基本代号：730649
/：分隔符
L：轻型承载
7：32º30' < 锥角 < 36º
306：内径范围：6-7 in
10：部件代号，10表示内圈，内圈基本代号：730610
L：
轻型承载
7：
32º30' < 锥角 < 36º
306：
内径范围：6-7 in
49：
部件代号，49表示内圈，内圈基本代号：730649
/：
分隔符
L：
轻型承载
7：
32º30' < 锥角 < 36º
306：
内径范围：6-7 in
10：
部件代号，10表示内圈，内圈基本代号：730610
TIMKEN L730649/L730610轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | L730600 |
| 锥体零件号 | L730649 |
| 外圈零件号 | L730610 |
| 设计单元 | 英制 |
| 轴承净重 |
5.2 lb 2.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
6 in 152.4 mm |
| D - 外圈外径 |
8 in 203.2 mm |
| B - 锥体宽度 |
1.1250 in 28.575 mm |
| C - 外圈宽度 |
0.8440 in 21.438 mm |
| T - 轴承宽度 |
1.1250 in 28.575 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.13 in 3.3 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
6.3 in 160 mm |
| db - 锥体背面背衬直径 |
6.5 in 165 mm |
| Da - 外圈正面背衬直径 |
7.83 in 198.88 mm |
| Db - 外圈背面背衬直径 |
7.48 in 189.99 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ³ˡ |
0.45 in 11.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
11300 lbf 50200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
43500 lbf 194000 N |
| C₀ - 静态径向载荷额定值 |
76100 lbf 339000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
8860 lbf 39400 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.27 |
| e - ISO标准系数ˡ⁸ˡ | 0.46 |
| Y - ISO标准系数ˡ⁹ˡ | 1.31 |
| G₁ - 发热系数（滚子滚道） | 295 |
| G₂ - 发热系数（挡边-滚子端） | 103 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.176 |
