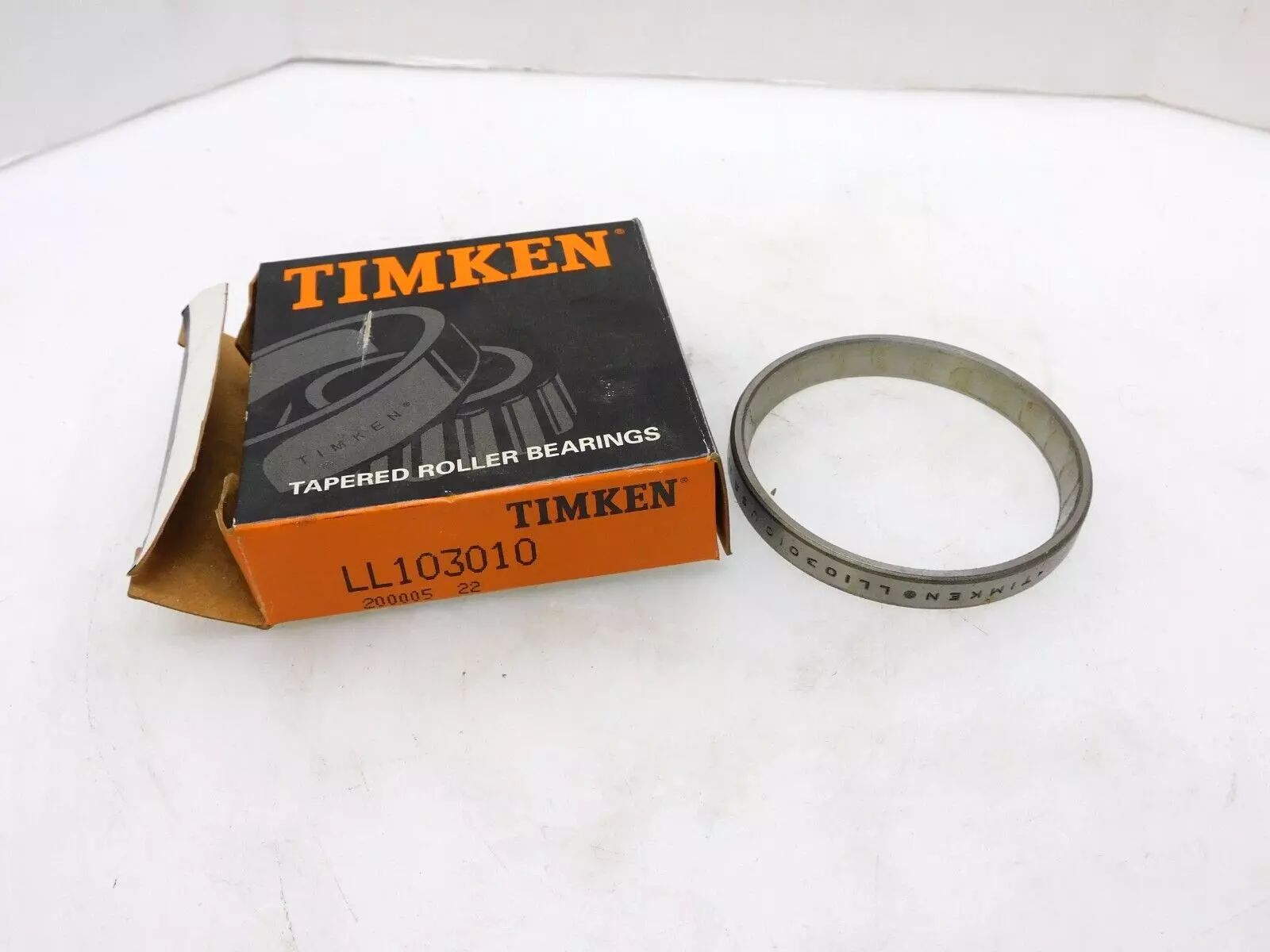

TIMKEN LL103010-30000轴承代号说明
L
L
1
0
3
0
1
0
-
3
0
0
0
0
LL：超轻型承载
1：0º < 锥角 < 24º
030：内径范围：2-3 in
10：部件代号，10表示外圈，外圈基本代号：103010
-3：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：材料代码，代号：00
LL：
超轻型承载
1：
0º < 锥角 < 24º
030：
内径范围：2-3 in
10：
部件代号，10表示外圈，外圈基本代号：103010
-3：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
00：
材料代码，代号：00
TIMKEN LL103010-30000轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LL103000 |
| 外圈零件号 | LL103010 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.8125 in 71.438 mm |
| C - 外圈宽度 |
0.3750 in 9.525 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.52 mm |
| Da - 外圈正面背衬直径 |
2.72 in 68.10 mm |
| Db - 外圈背面背衬直径 |
2.56 in 65.02 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.31 |
| Y - ISO标准系数ˡ³ˡ | 1.97 |
| Cg - 几何因子ˡ⁴ˡ | 0.0637 |
