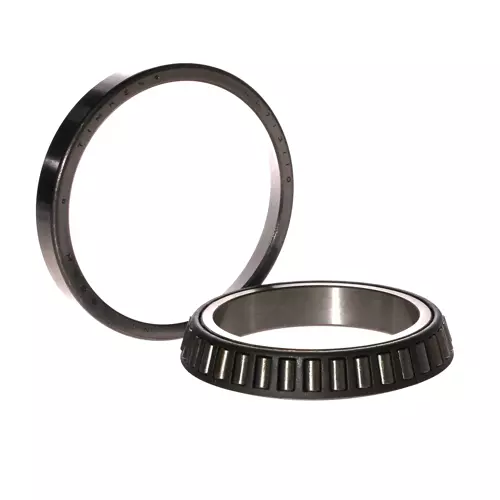

TIMKEN LL713149/LL713110轴承代号说明
L
L
7
1
3
1
4
9
/
L
L
7
1
3
1
1
0
LL：超轻型承载
7：32º30' < 锥角 < 36º
131：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：713149
/：分隔符
LL：超轻型承载
7：32º30' < 锥角 < 36º
131：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：713110
LL：
超轻型承载
7：
32º30' < 锥角 < 36º
131：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：713149
/：
分隔符
LL：
超轻型承载
7：
32º30' < 锥角 < 36º
131：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：713110
TIMKEN LL713149/LL713110轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LL713100 |
| 锥体零件号 | LL713149 |
| 外圈零件号 | LL713110 |
| 设计单元 | 英制 |
| 轴承净重 |
0.9 lb 0.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 3/4 in 69.850 mm |
| D - 外圈外径 |
3.9062 in 99.217 mm |
| B - 锥体宽度 |
0.6299 in 15.999 mm |
| C - 外圈宽度 |
0.5118 in 13.000 mm |
| T - 轴承宽度 |
0.6693 in 17.000 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.520 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
2.95 in 75 mm |
| db - 锥体背面背衬直径 |
3.03 in 77 mm |
| Da - 外圈正面背衬直径 |
3.76 in 95.5 mm |
| Db - 外圈背面背衬直径 |
3.58 in 90.93 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0 in 0 mm |
| a - 有效中心位置ˡ³ˡ |
0.18 in 4.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
2850 lbf 12700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
11000 lbf 48800 N |
| C₀ - 静态径向载荷额定值 |
16900 lbf 75000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2260 lbf 10100 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.26 |
| e - ISO标准系数ˡ⁸ˡ | 0.46 |
| Y - ISO标准系数ˡ⁹ˡ | 1.29 |
| G₁ - 发热系数（滚子滚道） | 47.9 |
| G₂ - 发热系数（挡边-滚子端） | 56.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0972 |
