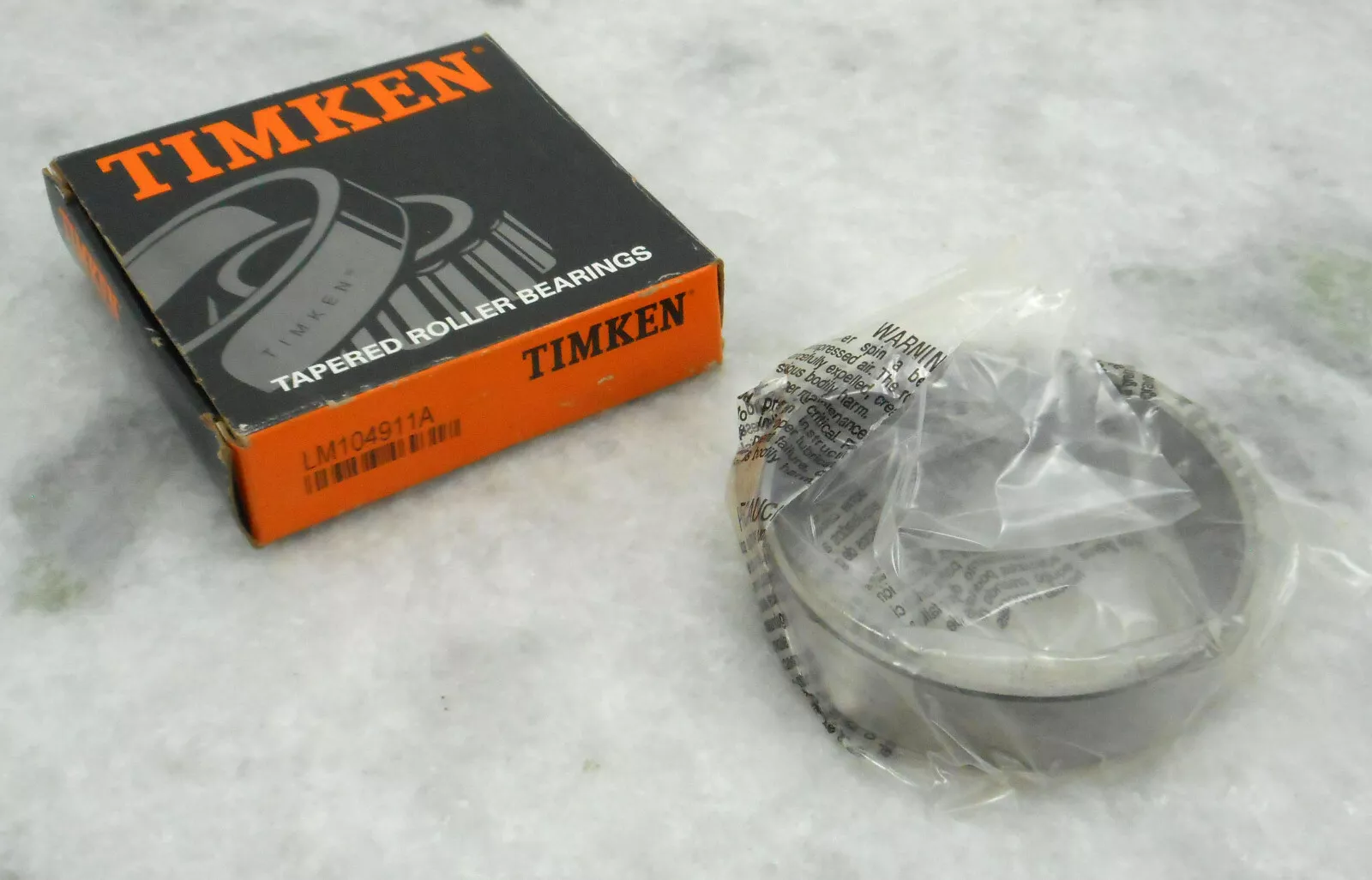

TIMKEN LM104911A-20024轴承代号说明
L
M
1
0
4
9
1
1
A
-
2
0
0
2
4
LM：轻中型承载
1：0º < 锥角 < 24º
049：内径范围：2-3 in
11：部件代号，11表示外圈，外圈基本代号：104911
A：内部设计优化
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
LM：
轻中型承载
1：
0º < 锥角 < 24º
049：
内径范围：2-3 in
11：
部件代号，11表示外圈，外圈基本代号：104911
A：
内部设计优化
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
TIMKEN LM104911A-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM104900 |
| 外圈零件号 | LM104911A |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.2500 in 82.550 mm |
| C - 外圈宽度 |
0.7300 in 18.542 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
3.11 in 78.00 mm |
| Db - 外圈背面背衬直径 |
2.95 in 74.93 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.31 |
| Y - ISO标准系数ˡ³ˡ | 1.97 |
| Cg - 几何因子ˡ⁴ˡ | 0.0801 |
