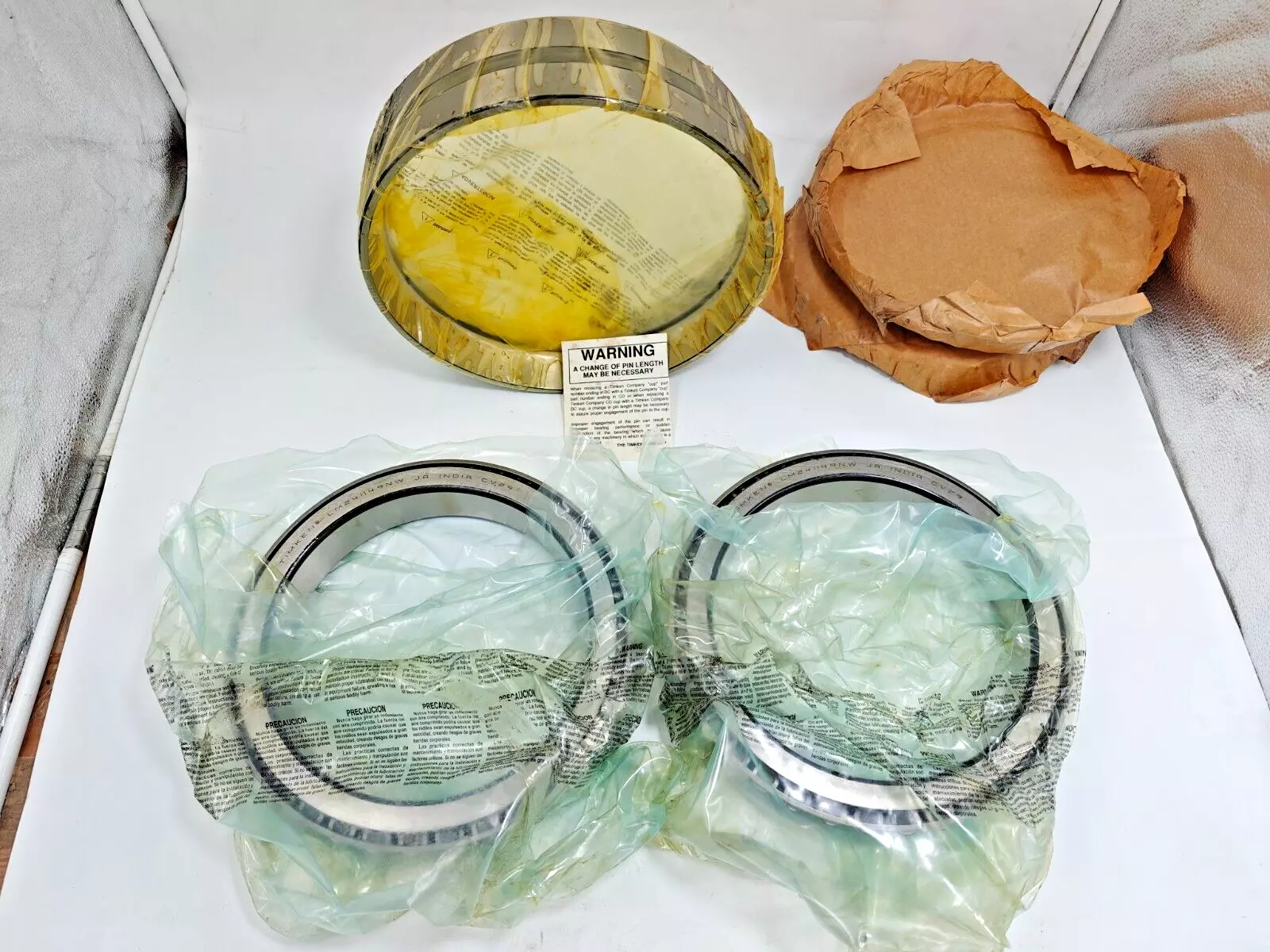

TIMKEN LM241149NW/LM241110D轴承代号说明
L
M
2
4
1
1
4
9
N
W
/
L
M
2
4
1
1
1
0
D
LM：轻中型承载
2：24º < 锥角 < 25º30'
411：内径范围：8-9 in
49：部件代号，49表示内圈，内圈基本代号：241149
NW：与“NA”相同
/：分隔符
LM：轻中型承载
2：24º < 锥角 < 25º30'
411：内径范围：8-9 in
10：部件代号，10表示内圈，内圈基本代号：241110
D：TDO 系列，双列外圈
LM：
轻中型承载
2：
24º < 锥角 < 25º30'
411：
内径范围：8-9 in
49：
部件代号，49表示内圈，内圈基本代号：241149
NW：
与“NA”相同
/：
分隔符
LM：
轻中型承载
2：
24º < 锥角 < 25º30'
411：
内径范围：8-9 in
10：
部件代号，10表示内圈，内圈基本代号：241110
D：
TDO 系列，双列外圈
TIMKEN LM241149NW/LM241110D轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM241100 |
| 锥体零件号 | LM241149NW |
| 外圈零件号 | LM241110D |
| 设计单元 | 英制 |
| 轴承净重 | 33.11 lb |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
8 in 203.2 mm |
| D - 外圈外径 |
10.875 in 276.225 mm |
| B - 锥体宽度 |
1.875 in 47.625 mm |
| C - 双列外圈宽度 |
2.875 in 73.025 mm |
| T - 轴承锥体总宽度 |
3.75 in 95.25 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.556 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.03 in 0.8 mm |
| db - 锥体背面背衬直径 |
8.66 in 220 mm |
| Da - 外圈正面背衬直径 |
10.55 in 268.00 mm |
| Aa - 保持架锥体背面游隙 |
0.18 in 4.6 mm |
| a - 有效中心位置ˡ³ˡ |
-0.02 in -0.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（单列，9000万转）ˡ⁴ˡ |
25600 lbf 114000 N |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ⁵ˡ |
172000 lbf 764000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ⁶ˡ |
44500 lbf 198000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
14000 lbf 62100 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.83 |
| e - ISO标准系数ˡ⁹ˡ | 0.32 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 2.12 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 3.15 |
