TIMKEN LM48511-20024轴承代号说明
L
M
4
8
5
1
1
-
2
0
0
2
4
LM：轻中型承载
4：27º < 锥角 < 28º30'
85：内径范围：1-2 in
11：部件代号，11表示外圈，外圈基本代号：48511
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
LM：
轻中型承载
4：
27º < 锥角 < 28º30'
85：
内径范围：1-2 in
11：
部件代号，11表示外圈，外圈基本代号：48511
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24

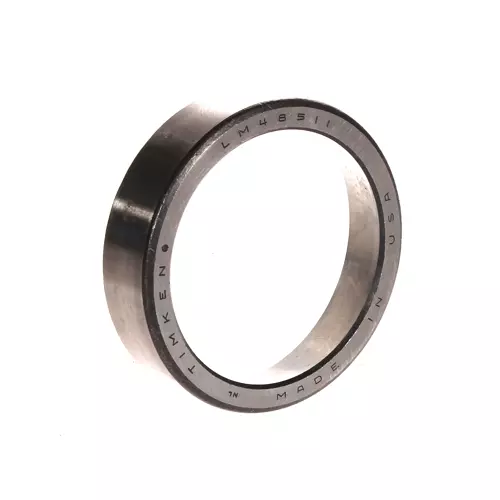

TIMKEN LM48511-20024轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM48500 |
| 外圈零件号 | LM48511 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.5625 in 65.088 mm |
| C - 外圈宽度 |
0.6400 in 16.256 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.050 in 1.27 mm |
| Da - 外圈正面背衬直径 |
2.44 in 61.00 mm |
| Db - 外圈背面背衬直径 |
2.28 in 57.91 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.38 |
| Y - ISO标准系数ˡ³ˡ | 1.59 |
| Cg - 几何因子ˡ⁴ˡ | 0.0666 |
