TIMKEN LM522548-90048轴承代号说明
L
M
5
2
2
5
4
8
-
9
0
0
4
8
LM：轻中型承载
5：28º30' < 锥角 < 30º30'
225：内径范围：4-5 in
48：部件代号，48表示内圈，内圈基本代号：522548
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
48：材料代码，代号：48
LM：
轻中型承载
5：
28º30' < 锥角 < 30º30'
225：
内径范围：4-5 in
48：
部件代号，48表示内圈，内圈基本代号：522548
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
48：
材料代码，代号：48

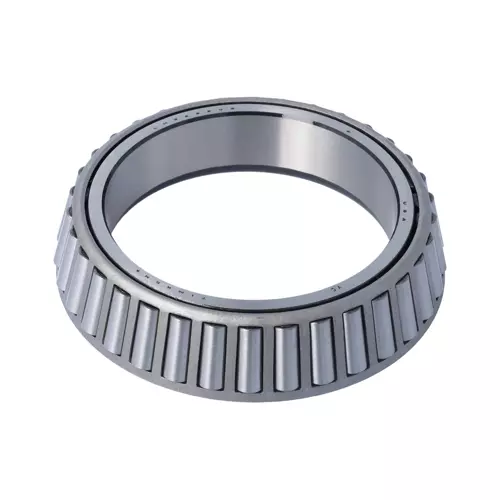

TIMKEN LM522548-90048轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM522500 |
| 锥体零件号 | LM522548 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
76600 lbf 341000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
19900 lbf 88400 N |
| 尺寸规格 | |
| d - 锥体孔径 |
4.3302 in 109.987 mm |
| B - 锥体宽度 |
1.3750 in 34.925 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.31 in 7.9 mm |
| da - 锥体正面背衬直径 |
4.65 in 118 mm |
| db - 锥体背面背衬直径 |
5.24 in 133 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.09 in 2.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.06 in -1.5 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11400 lbf 50700 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
44000 lbf 196000 N |
| C₀ - 静态径向载荷额定值 |
80300 lbf 357000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
7850 lbf 34900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 231.6 |
| G₂ - 发热系数（挡边-滚子端） | 63.4 |
| Cg - 几何因子ˡ⁹ˡ | 0.158 |
