TIMKEN LM67049A/LM67010轴承代号说明
L
M
6
7
0
4
9
A
/
L
M
6
7
0
1
0
LM：轻中型承载
6：30º30' < 锥角 < 32º30'
70：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：67049
A：内部设计优化
/：分隔符
LM：轻中型承载
6：30º30' < 锥角 < 32º30'
70：内径范围：1-2 in
10：部件代号，10表示内圈，内圈基本代号：67010
LM：
轻中型承载
6：
30º30' < 锥角 < 32º30'
70：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：67049
A：
内部设计优化
/：
分隔符
LM：
轻中型承载
6：
30º30' < 锥角 < 32º30'
70：
内径范围：1-2 in
10：
部件代号，10表示内圈，内圈基本代号：67010

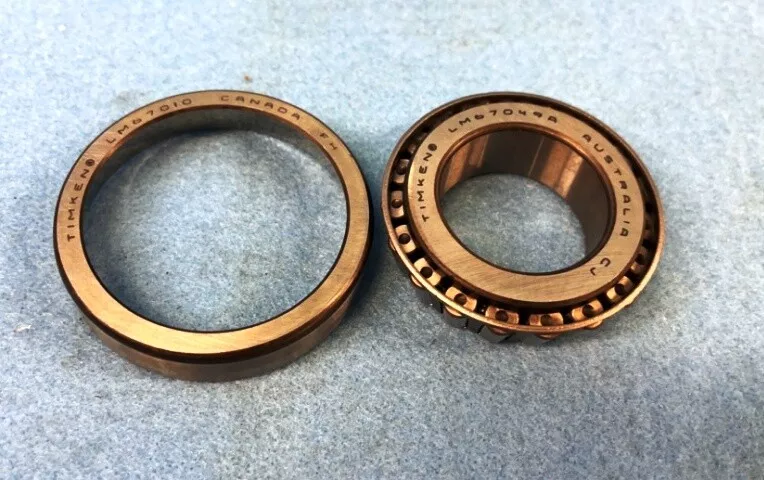

TIMKEN LM67049A/LM67010轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | LM67000 |
| 锥体零件号 | LM67049A |
| 外圈零件号 | LM67010 |
| 设计单元 | 英制 |
| 轴承净重 |
0.4 lb 0.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 1/4 in 31.750 mm |
| D - 外圈外径 |
2.3280 in 59.131 mm |
| B - 锥体宽度 |
0.6600 in 16.764 mm |
| C - 外圈宽度 |
0.4650 in 11.811 mm |
| T - 轴承宽度 |
0.6250 in 15.875 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.03 in 0.8 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
1.42 in 36 mm |
| db - 锥体背面背衬直径 |
1.46 in 37 mm |
| Da - 外圈正面背衬直径 |
2.24 in 55.90 mm |
| Db - 外圈背面背衬直径 |
2.05 in 52.07 mm |
| Ab - 保持架锥体正面游隙 |
0.05 in 1.3 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.12 in -3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
2720 lbf 12100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
10500 lbf 46700 N |
| C₀ - 静态径向载荷额定值 |
10000 lbf 44600 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1920 lbf 8550 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.42 |
| e - ISO标准系数ˡ⁸ˡ | 0.41 |
| Y - ISO标准系数ˡ⁹ˡ | 1.46 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0612 |
