TIMKEN LM720648-20629轴承代号说明
L
M
7
2
0
6
4
8
-
2
0
6
2
9
LM：轻中型承载
7：32º30' < 锥角 < 36º
206：内径范围：4-5 in
48：部件代号，48表示内圈，内圈基本代号：720648
-2：装配号
06：0：铁姆肯公司代码，6：未知精度
29：材料代码，代号：29
LM：
轻中型承载
7：
32º30' < 锥角 < 36º
206：
内径范围：4-5 in
48：
部件代号，48表示内圈，内圈基本代号：720648
-2：
装配号
06：
0：铁姆肯公司代码，6：未知精度
29：
材料代码，代号：29

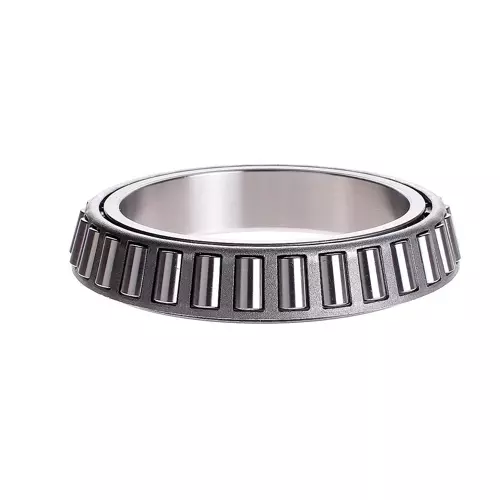

TIMKEN LM720648-20629轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | LM720648 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
51500 lbf 229000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
13400 lbf 59400 N |
| 尺寸规格 | |
| d - 锥体孔径 |
4 in 101.6 mm |
| B - 锥体宽度 |
1.0000 in 25.400 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.520 mm |
| da - 锥体正面背衬直径 |
4.29 in 109 mm |
| db - 锥体背面背衬直径 |
4.33 in 110 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.19 in 4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
7670 lbf 34100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
29600 lbf 132000 N |
| C₀ - 静态径向载荷额定值 |
45400 lbf 202000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
6020 lbf 26800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.27 |
| G₁ - 发热系数（滚子滚道） | 127.6 |
| G₂ - 发热系数（挡边-滚子端） | 62.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.134 |
