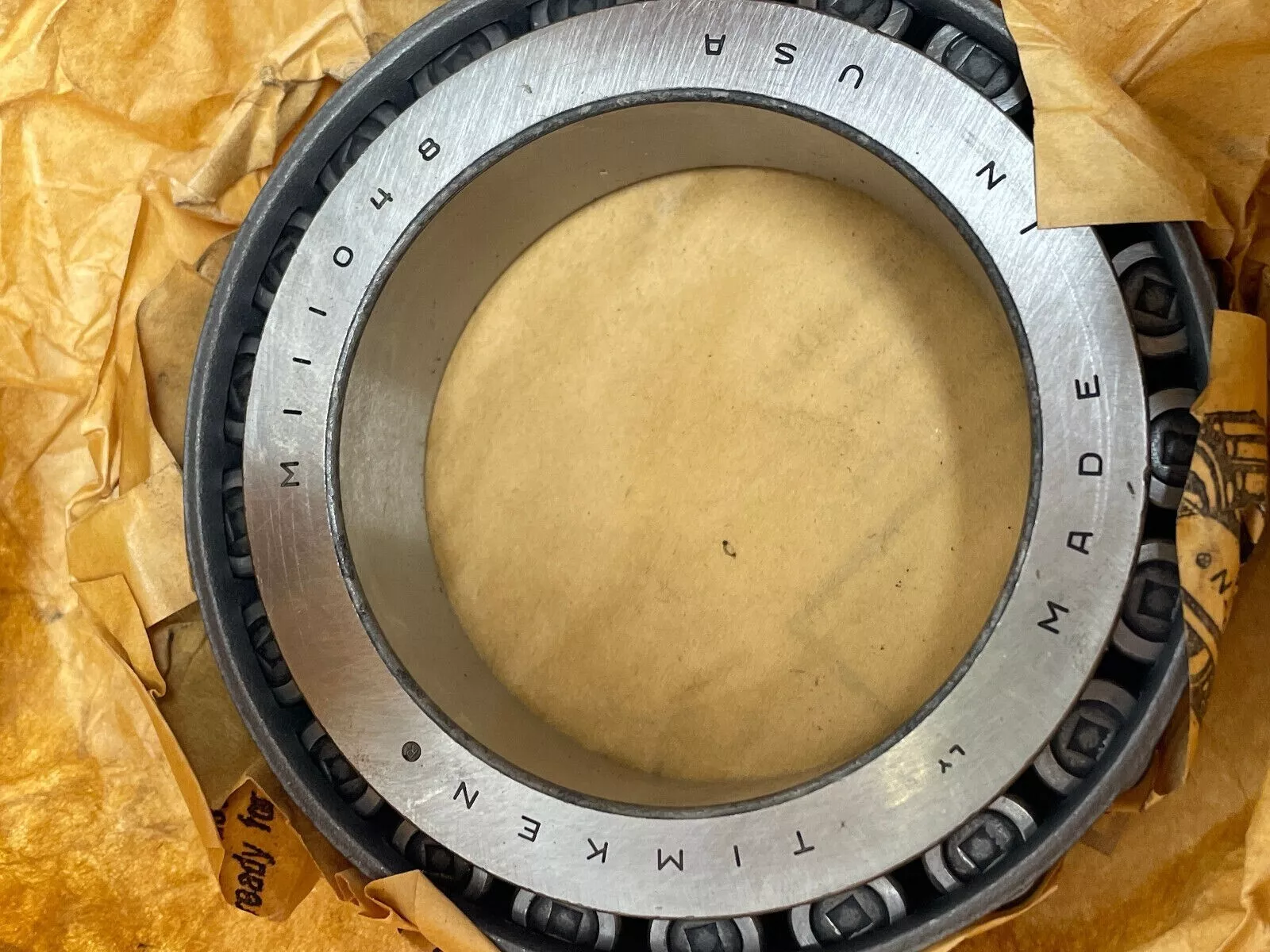

TIMKEN M111048轴承代号说明
M
1
1
1
0
4
8
M：中型承载
1：0º < 锥角 < 24º
110：内径范围：2-3 in
48：部件代号，48表示内圈，内圈基本代号：111048
M：
中型承载
1：
0º < 锥角 < 24º
110：
内径范围：2-3 in
48：
部件代号，48表示内圈，内圈基本代号：111048
TIMKEN M111048轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | M111048 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
50000 lbf 222000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
13000 lbf 57700 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/2 in 63.500 mm |
| B - 锥体宽度 |
1.0200 in 25.908 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.760 mm |
| da - 锥体正面背衬直径 |
2.87 in 72.9 mm |
| db - 锥体背面背衬直径 |
2.76 in 70.1 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.23 in -5.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
7450 lbf 33100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
28700 lbf 128000 N |
| C₀ - 静态径向载荷额定值 |
37500 lbf 167000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3720 lbf 16600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 2 |
| G₁ - 发热系数（滚子滚道） | 69.6 |
| G₂ - 发热系数（挡边-滚子端） | 27.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.0956 |
