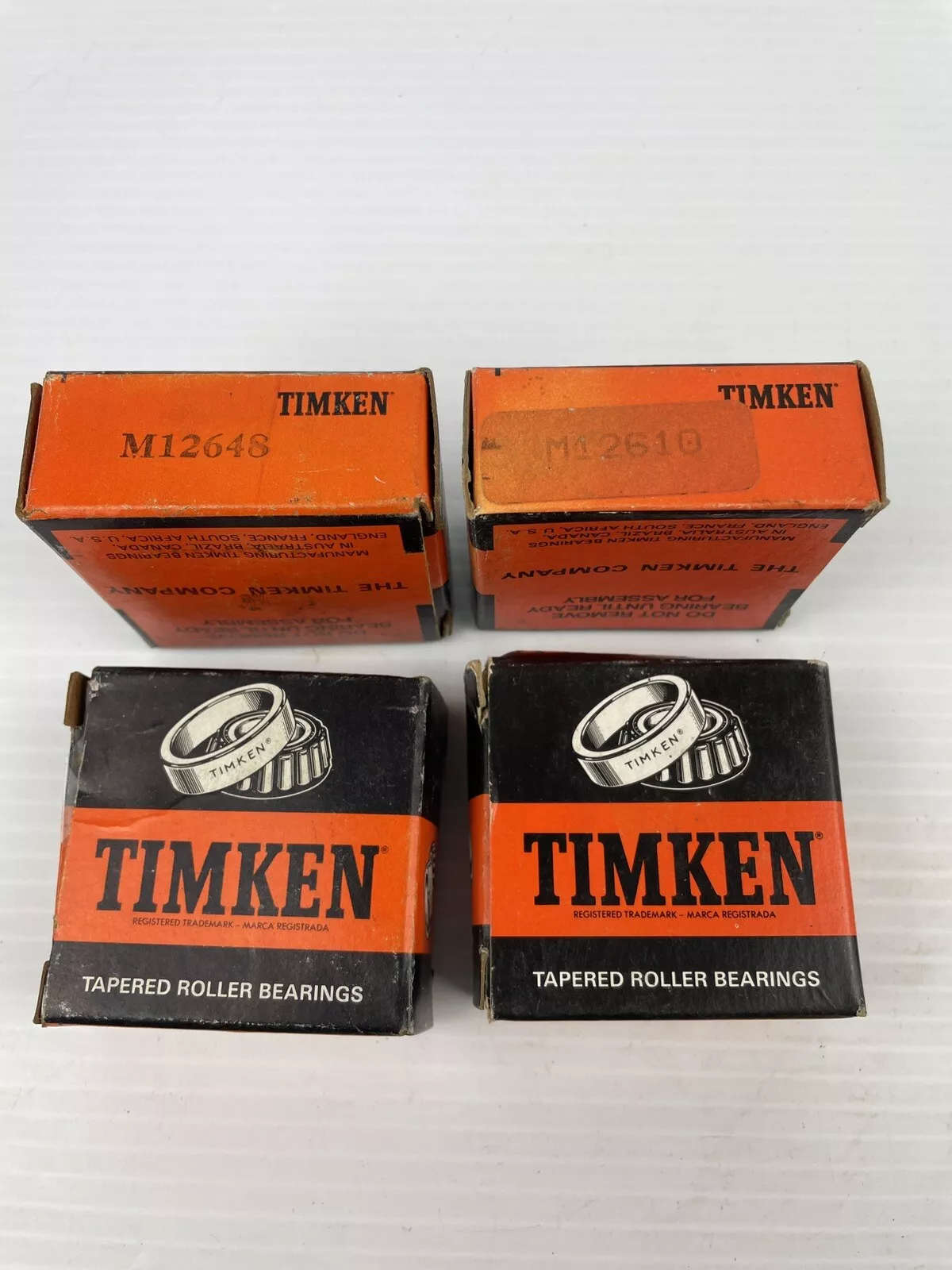

TIMKEN M12648/M12610轴承代号说明
M
1
2
6
4
8
/
M
1
2
6
1
0
M：中型承载
1：0º < 锥角 < 24º
26：内径范围：1-2 in
48：部件代号，48表示内圈，内圈基本代号：12648
/：分隔符
M：中型承载
1：0º < 锥角 < 24º
26：内径范围：1-2 in
10：部件代号，10表示内圈，内圈基本代号：12610
M：
中型承载
1：
0º < 锥角 < 24º
26：
内径范围：1-2 in
48：
部件代号，48表示内圈，内圈基本代号：12648
/：
分隔符
M：
中型承载
1：
0º < 锥角 < 24º
26：
内径范围：1-2 in
10：
部件代号，10表示内圈，内圈基本代号：12610
TIMKEN M12648/M12610轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M12600 |
| 锥体零件号 | M12648 |
| 外圈零件号 | M12610 |
| 设计单元 | 英制 |
| 轴承净重 |
0.4 lb 0.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
7/8 in 22.225 mm |
| D - 外圈外径 |
1.9687 in 50.005 mm |
| B - 锥体宽度 |
0.7200 in 18.288 mm |
| C - 外圈宽度 |
0.5500 in 13.970 mm |
| T - 轴承宽度 |
0.6900 in 17.526 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.05 in 1.270 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.050 in 1.27 mm |
| da - 锥体正面背衬直径 |
1.04 in 26.5 mm |
| db - 锥体背面背衬直径 |
1.12 in 28.5 mm |
| Da - 外圈正面背衬直径 |
1.83 in 46.48 mm |
| Db - 外圈背面背衬直径 |
1.73 in 43.94 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
-0.01 in -0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.25 in -6.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3040 lbf 13500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
11700 lbf 52200 N |
| C₀ - 静态径向载荷额定值 |
9780 lbf 43500 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1450 lbf 6440 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2.1 |
| e - ISO标准系数ˡ⁸ˡ | 0.28 |
| Y - ISO标准系数ˡ⁹ˡ | 2.16 |
| G₁ - 发热系数（滚子滚道） | 9.1 |
| G₂ - 发热系数（挡边-滚子端） | 5.63 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0479 |
