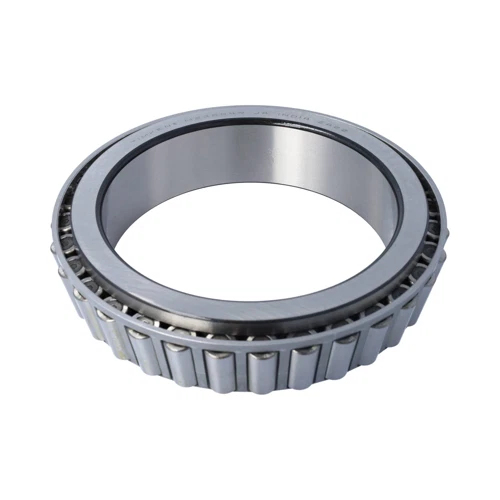

TIMKEN M238849-902B4轴承代号说明
M
2
3
8
8
4
9
-
9
0
2
B
4
M：中型承载
2：24º < 锥角 < 25º30'
388：内径范围：7-8 in
49：部件代号，49表示内圈，内圈基本代号：238849
-9：装配号
02：材料代码，代号：02
B4：材料代码，代号：B4
M：
中型承载
2：
24º < 锥角 < 25º30'
388：
内径范围：7-8 in
49：
部件代号，49表示内圈，内圈基本代号：238849
-9：
装配号
02：
材料代码，代号：02
B4：
材料代码，代号：B4
TIMKEN M238849-902B4轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M238800 |
| 锥体零件号 | M238849 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
215000 lbf 955000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
55600 lbf 247000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
7.3750 in 187.325 mm |
| B - 锥体宽度 |
2.1875 in 55.563 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
7.91 in 201 mm |
| db - 锥体背面背衬直径 |
8.07 in 205 mm |
| Ab - 保持架锥体正面游隙 |
0.12 in 3 mm |
| Aa - 保持架锥体背面游隙 |
0.21 in 5.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.24 in -6.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
32000 lbf 142000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
123000 lbf 548000 N |
| C₀ - 静态径向载荷额定值 |
225000 lbf 999000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
18200 lbf 80900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.76 |
| G₁ - 发热系数（滚子滚道） | 788 |
| G₂ - 发热系数（挡边-滚子端） | 118 |
| Cg - 几何因子ˡ⁹ˡ | 0.120 |
