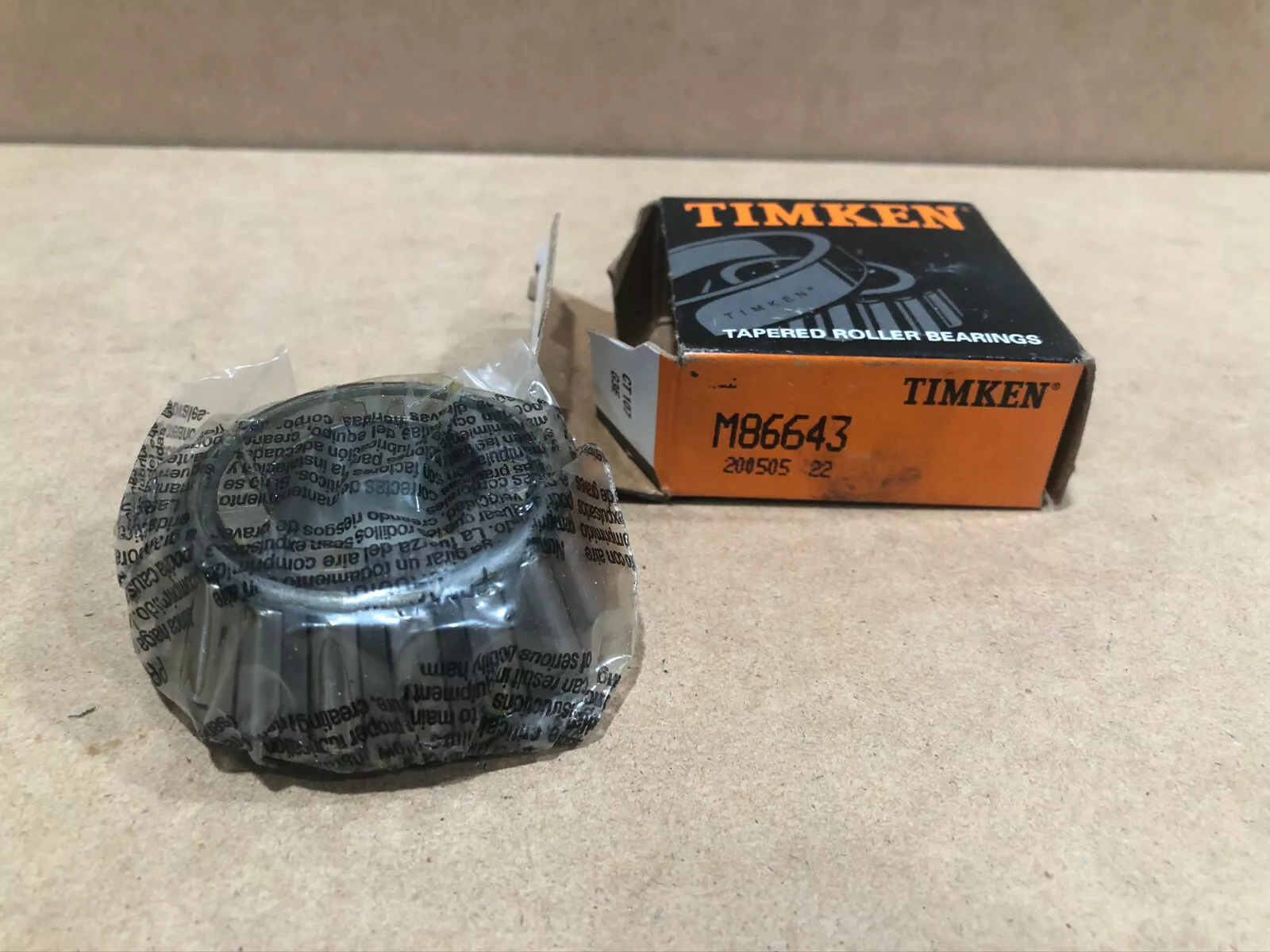

TIMKEN M86643-99401轴承代号说明
M
8
6
6
4
3
-
9
9
4
0
1
M：中型承载
8：36º < 锥角 < 45º
66：内径范围：1-2 in
43：部件代号，43表示内圈，内圈基本代号：86643
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
M：
中型承载
8：
36º < 锥角 < 45º
66：
内径范围：1-2 in
43：
部件代号，43表示内圈，内圈基本代号：86643
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
TIMKEN M86643-99401轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M86600 |
| 锥体零件号 | M86643 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
23600 lbf 105000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
6110 lbf 27200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 in 25.400 mm |
| B - 锥体宽度 |
0.8438 in 21.433 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.06 in 1.5 mm |
| da - 锥体正面背衬直径 |
1.44 in 36.5 mm |
| db - 锥体背面背衬直径 |
1.5 in 38 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.13 in -3.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3510 lbf 15600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
13500 lbf 60200 N |
| C₀ - 静态径向载荷额定值 |
16100 lbf 71700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3280 lbf 14600 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.07 |
| Cg - 几何因子ˡ⁹ˡ | 0.0736 |
