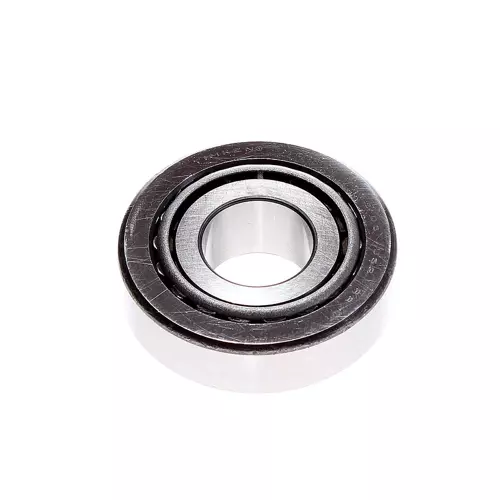

TIMKEN M86643/M86610轴承代号说明
M
8
6
6
4
3
/
M
8
6
6
1
0
M：中型承载
8：36º < 锥角 < 45º
66：内径范围：1-2 in
43：部件代号，43表示内圈，内圈基本代号：86643
/：分隔符
M：中型承载
8：36º < 锥角 < 45º
66：内径范围：1-2 in
10：部件代号，10表示内圈，内圈基本代号：86610
M：
中型承载
8：
36º < 锥角 < 45º
66：
内径范围：1-2 in
43：
部件代号，43表示内圈，内圈基本代号：86643
/：
分隔符
M：
中型承载
8：
36º < 锥角 < 45º
66：
内径范围：1-2 in
10：
部件代号，10表示内圈，内圈基本代号：86610
TIMKEN M86643/M86610轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | M86600 |
| 锥体零件号 | M86643 |
| 外圈零件号 | M86610 |
| 设计单元 | 英制 |
| 轴承净重 |
0.8 lb 0.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 in 25.400 mm |
| D - 外圈外径 |
2.5312 in 64.292 mm |
| B - 锥体宽度 |
0.8438 in 21.433 mm |
| C - 外圈宽度 |
0.6563 in 16.670 mm |
| T - 轴承宽度 |
0.8438 in 21.433 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.44 in 36.5 mm |
| db - 锥体背面背衬直径 |
1.5 in 38 mm |
| Da - 外圈正面背衬直径 |
2.40 in 60.96 mm |
| Db - 外圈背面背衬直径 |
2.13 in 54.10 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.13 in -3.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3510 lbf 15600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
13500 lbf 60200 N |
| C₀ - 静态径向载荷额定值 |
16100 lbf 71700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3280 lbf 14600 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.07 |
| e - ISO标准系数ˡ⁸ˡ | 0.55 |
| Y - ISO标准系数ˡ⁹ˡ | 1.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0736 |
