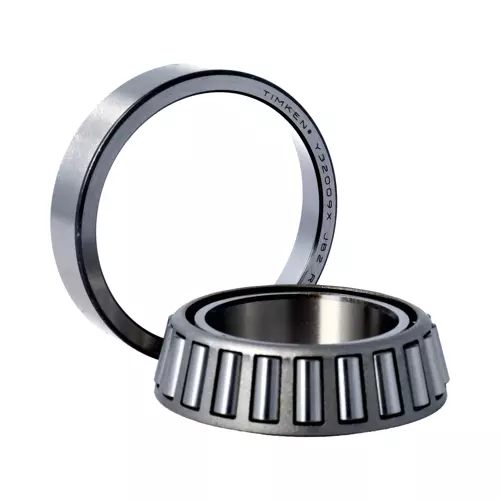

TIMKEN X32009X/Y32009X轴承代号说明
X
3
2
0
0
9
X
/
Y
3
2
0
0
9
X
X：ISO 标准尺寸内圈
3：25º30' < 锥角 < 27º
20：内径范围：0-1 in
09：部件代号，09表示内圈，内圈基本代号：32009
X：边界尺寸变更，符合 ISO标准
/：分隔符
Y：ISO 标准尺寸外圈
3：25º30' < 锥角 < 27º
20：内径范围：0-1 in
09：部件代号，09表示内圈，内圈基本代号：32009
X：边界尺寸变更，符合 ISO标准
X：
ISO 标准尺寸内圈
3：
25º30' < 锥角 < 27º
20：
内径范围：0-1 in
09：
部件代号，09表示内圈，内圈基本代号：32009
X：
边界尺寸变更，符合 ISO标准
/：
分隔符
Y：
ISO 标准尺寸外圈
3：
25º30' < 锥角 < 27º
20：
内径范围：0-1 in
09：
部件代号，09表示内圈，内圈基本代号：32009
X：
边界尺寸变更，符合 ISO标准
TIMKEN X32009X/Y32009X轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 32009X |
| 锥体零件号 | X32009X |
| 外圈零件号 | Y32009X |
| 设计单元 | 公制 |
| 轴承净重 |
0.3 Kg 0.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32009X |
| 尺寸规格 | |
| d - 内径 |
45 mm 1.7717 in |
| D - 外圈外径 |
75 mm 2.9528 in |
| B - 锥体宽度 |
20.000 mm 0.7874 in |
| C - 外圈宽度 |
15.500 mm 0.6102 in |
| T - 轴承宽度 |
20.000 mm 0.7874 in |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
1.020 mm 0.040 in |
| r - 外圈背面[清除]半径ˡ²ˡ |
1.02 mm 0.04 in |
| da - 锥体正面背衬直径 |
51 mm 2.01 in |
| db - 锥体背面背衬直径 |
53 mm 2.09 in |
| Da - 外圈正面背衬直径 |
71.90 mm 2.87 in |
| Db - 外圈背面背衬直径 |
68.07 mm 2.68 in |
| Ab - 保持架锥体正面间隙 |
2.5 mm 0.1 in |
| Aa - 保持架锥体背面间隙 |
0.3 mm 0.01 in |
| a - 有效中心位置ˡ³ˡ |
-3.3 mm -0.13 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
20400 N 4590 lbf |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
78700 N 17700 lbf |
| C₀ - 静态径向额定值 |
84300 N 19000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
13700 N 3080 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.49 |
| e - ISO标准系数ˡ⁸ˡ | 0.39 |
| Y - ISO标准系数ˡ⁹ˡ | 1.53 |
| G₁ - 发热系数（滚子滚道） | 28.7 |
| G₂ - 发热系数（挡边-滚子端） | 16.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0788 |
