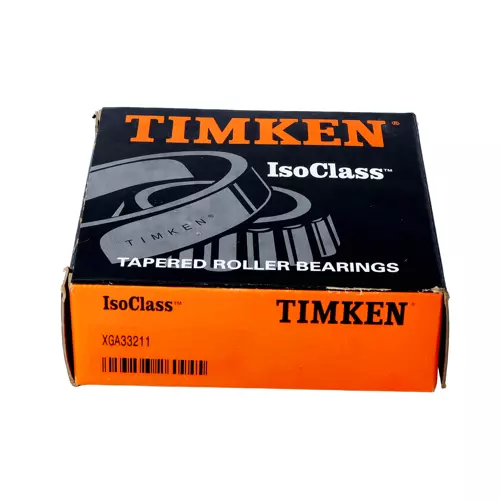

TIMKEN XGA33211轴承代号说明
X
G
A
3
3
2
1
1
X：ISO 标准尺寸内圈
GA：与具有相同基本零件号的轴承不可互换
3：25º30' < 锥角 < 27º
32：内径范围：1-2 in
11：部件代号，11表示内圈，内圈基本代号：33211
X：
ISO 标准尺寸内圈
GA：
与具有相同基本零件号的轴承不可互换
3：
25º30' < 锥角 < 27º
32：
内径范围：1-2 in
11：
部件代号，11表示内圈，内圈基本代号：33211
TIMKEN XGA33211轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | 33211 |
| 锥体零件号 | XGA33211 |
| 设计单元 | 公制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
334000 N 75200 lbf |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
86700 N 19500 lbf |
| 完整的Timken零件号 | 33211 |
| 尺寸规格 | |
| d - 锥体孔径 |
50.815 mm 2.0006 in |
| B - 锥体宽度 |
35.000 mm 1.3780 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
2.030 mm 0.08 in |
| da - 锥体正面背衬直径 |
62 mm 2.44 in |
| db - 锥体背面背衬直径 |
67 mm 2.64 in |
| Ab - 保持架锥体正面游隙 |
3.3 mm 0.13 in |
| Aa - 保持架锥体背面游隙 |
2.3 mm 0.09 in |
| a - 有效中心位置ˡ⁴ˡ |
-9.7 mm -0.38 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
49800 N 11200 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
192000 N 43200 lbf |
| C₀ - 静态径向载荷额定值 |
202000 N 45300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
34100 N 7660 lbf |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.46 |
| G₁ - 发热系数（滚子滚道） | 59.3 |
| G₂ - 发热系数（挡边-滚子端） | 15.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.101 |
