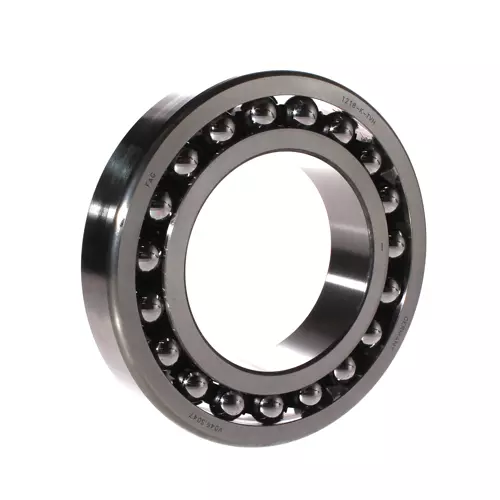

FAG 1218-K-TVH-C3#E>J轴承代号说明
1
2
1
8
-
K
-
T
V
H
-
C
3
#
E
>
J
1：标准自调心球轴承
2：ISO标准02系列
18：内径：90 mm
-K：锥孔，锥角 1:12
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-C3：C3 游隙（大于 CN 游隙）
#E：单个纸盒包装
>J：产地代码
1：
标准自调心球轴承
2：
ISO标准02系列
18：
内径：90 mm
-K：
锥孔，锥角 1:12
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-C3：
C3 游隙（大于 CN 游隙）
#E：
单个纸盒包装
>J：
产地代码
FAG 1218-K-TVH-C3#E>J轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 90 mm | 内径 |
| D | 160 mm | 外径 |
| B | 30 mm | 宽度 |
| Cr | 57,000 N | 径向额定动载荷 |
| C0r | 23,500 N | 径向额定静载荷 |
| Cur | 1,330 N | 径向疲劳极限载荷 |
| nG | 4,550 1/min | 极限转速 |
| nϑr | 4,850 1/min | 参考转速 |
| 2.48 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 138.7 mm | 外圈肩径 |
| d1 | 112.7 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 101 mm | 轴肩最小直径 |
| da max | 110 mm | 轴肩最大直径 |
| Da max | 149 mm | 壳肩最大直径 |
| db min | 95 mm | 套筒最小空腔直径 |
| Ba min | 6 mm | 套筒最小空腔宽度 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.17 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.74 | 动态轴向载荷系数 |
| Y2 | 5.79 | 动态轴向载荷系数 |
| Y | 3.92 | 静态轴向载荷系数 |
| 附加附件 | ||
| H218 | 紧定套 | |
FAG 1218-K-TVH-C3#E>J轴承后缀及相关产品推荐
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | C3 | C3 游隙（大于 CN 游隙） |
| 内孔型式 | K | 锥孔 |
FAG 1218-K-TVH-C3#E>J轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 1218-K-TVH#E轴承 | ￥417.6元 | - | 48 |
