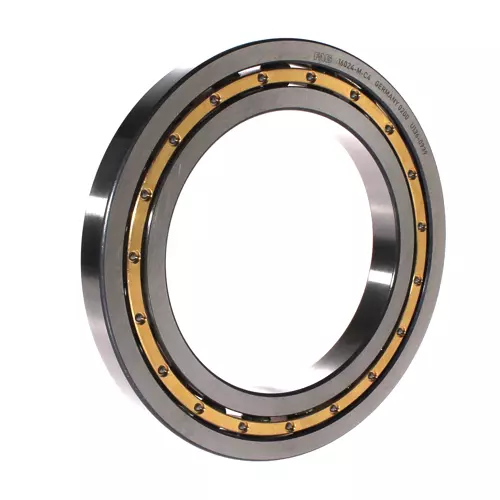

FAG 16024-MA-C3轴承代号说明
1
6
0
2
4
-
M
A
-
C
3
16：深沟球轴承
0：尺寸系列：10系列
24：内径：120 mm
-MA：外圈引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
16：
深沟球轴承
0：
尺寸系列：10系列
24：
内径：120 mm
-MA：
外圈引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 16024-MA-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 120 mm | 内径 |
| D | 180 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 65,000 N | 径向额定动载荷 |
| C0r | 64,000 N | 径向额定静载荷 |
| Cur | 3,100 N | 径向疲劳极限载荷 |
| nG | 6,700 1/min | 极限转速 |
| nϑr | 3,550 1/min | 参考转速 |
| 1.841 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 160 mm | 外圈肩径 |
| d1 | 140.7 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 124.6 mm | 轴肩最小直径 |
| Da max | 175.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| f | 16.5 | 计算系数 |
FAG 16024-MA-C3轴承后缀及相关产品推荐
| 保持架 | MA | 实心黄铜保持架，外圈引导 |
| 公差等级 | PN | 普通精度 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
