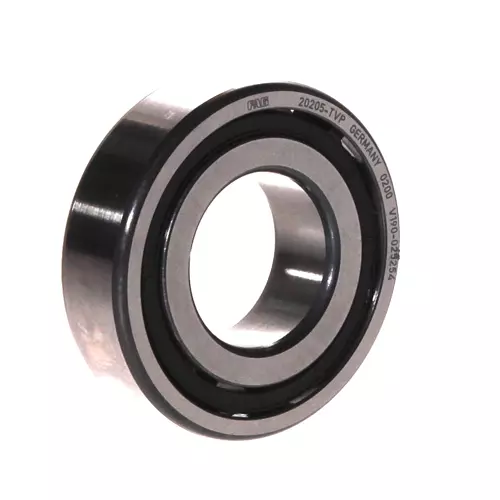

FAG 20205-TVP-C3轴承代号说明
2
0
2
0
5
-
T
V
P
-
C
3
2：鼓形滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
05：内径：25 mm
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：C3 游隙（大于 CN 游隙）
2：
鼓形滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
05：
内径：25 mm
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
-C3：
C3 游隙（大于 CN 游隙）
FAG 20205-TVP-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| D | 52 mm | 外径 |
| B | 15 mm | 宽度 |
| Cr | 24,100 N | 径向额定动载荷 |
| C0r | 24,900 N | 径向额定静载荷 |
| Cur | 2,260 N | 径向疲劳极限载荷 |
| nG | 11,500 1/min | 极限转速 |
| 0.135 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 43.9 mm | 外圈内径 |
| 安装参数 | ||
| da min | 30.6 mm | 轴肩最小直径 |
| Da max | 46.4 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG 20205-TVP-C3轴承后缀及相关产品推荐
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | TVP | 塑料保持架 |
| 径向游隙 | CN | CN 游隙 |
FAG 20205-TVP-C3轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 20205 -K-TVP-C3轴承 | ￥766.76元 | - | 26 |
| FAG 20205 -TVP轴承 | ￥821.28元 | - | 275 |
