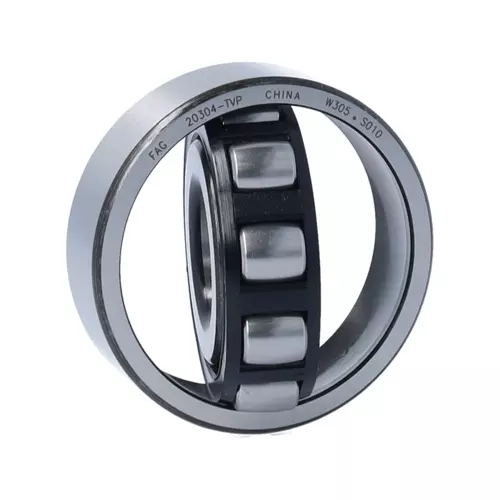

FAG 20304-TVP轴承代号说明
2
0
3
0
4
-
T
V
P
2：鼓形滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
04：内径：20 mm
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
2：
鼓形滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
04：
内径：20 mm
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
FAG 20304-TVP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 52 mm | 外径 |
| B | 15 mm | 宽度 |
| Cr | 27,000 N | 径向额定动载荷 |
| C0r | 24,600 N | 径向额定静载荷 |
| Cur | 2,360 N | 径向疲劳极限载荷 |
| nG | 11,800 1/min | 极限转速 |
| 158 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 43.5 mm | 外圈内径 |
| 安装参数 | ||
| da min | 27 mm | 轴肩最小直径 |
| Da max | 45 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
FAG 20304-TVP轴承后缀及相关产品推荐
| 内孔型式 | Z | 圆柱孔 |
| 保持架 | TVP | 塑料保持架 |
| 径向游隙 | CN | CN 游隙 |
