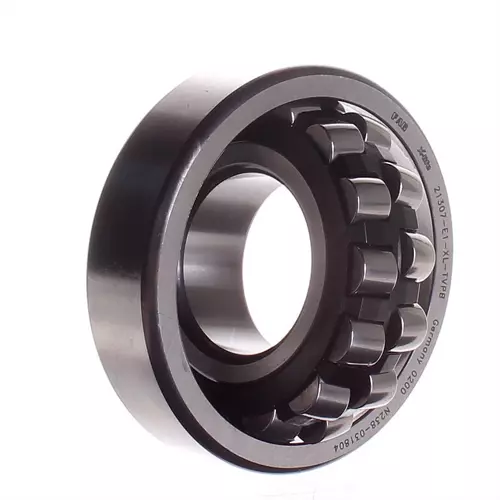

FAG 21307-E1-XL-TVPB#E轴承代号说明
2
1
3
0
7
-
E
1
-
X
L
-
T
V
P
B
#
E
2：调心滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
07：内径：35 mm
-E1：加强型设计，不带中档圈，载荷提升
-XL：X-life 长寿命轴承标记
-TVPB：内圈引导，玻璃纤维增强尼龙66窗式保持架
#E：单个纸盒包装
2：
调心滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
07：
内径：35 mm
-E1：
加强型设计，不带中档圈，载荷提升
-XL：
X-life 长寿命轴承标记
-TVPB：
内圈引导，玻璃纤维增强尼龙66窗式保持架
#E：
单个纸盒包装
FAG 21307-E1-XL-TVPB#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| D | 80 mm | 外径 |
| B | 21 mm | 宽度 |
| Cr | 83,000 N | 径向额定动载荷 |
| C0r | 74,000 N | 径向额定静载荷 |
| Cur | 8,300 N | 径向疲劳极限载荷 |
| nG | 10,900 1/min | 极限转速 |
| nϑr | 6,800 1/min | 参考转速 |
| 0.497 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| D1 | 66.6 mm | 外圈内径 |
| d2 | 47.4 mm | 内圈滚道直径 |
| 安装参数 | ||
| da min | 44 mm | 轴肩最小直径 |
| Da max | 71 mm | 壳肩最大直径 |
| ra max | 1.5 mm | 最大凹槽半径 |
| 系数 | ||
| e | 0.26 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 2.55 | 动态轴向载荷系数 |
| Y2 | 3.8 | 动态轴向载荷系数 |
| Y | 2.5 | 静态轴向载荷系数 |
FAG 21307-E1-XL-TVPB#E轴承后缀及相关产品推荐
| 径向游隙 | CN | CN 游隙 |
