TIMKEN 29177轴承代号说明
2
9
1
7
7
2：24º < 锥角 < 25º30'
91：内径范围：1-2 in
77：部件代号，77表示内圈，内圈基本代号：29177
2：
24º < 锥角 < 25º30'
91：
内径范围：1-2 in
77：
部件代号，77表示内圈，内圈基本代号：29177

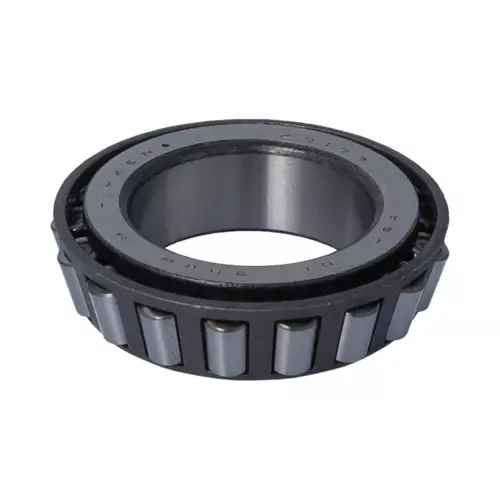

TIMKEN 29177轴承尺寸、参数与图纸
| 技术规格 | |
| 锥体零件号 | 29177 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
24400 lbf 109000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
6330 lbf 28200 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.7710 in 44.983 mm |
| B - 锥体宽度 |
0.7545 in 19.164 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.08 in 2.030 mm |
| da - 锥体正面背衬直径 |
1.97 in 50 mm |
| db - 锥体背面背衬直径 |
2.13 in 54 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.05 in -1.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3640 lbf 16200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
14000 lbf 62400 N |
| C₀ - 静态径向载荷额定值 |
15600 lbf 69200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2770 lbf 12300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.31 |
| G₁ - 发热系数（滚子滚道） | 23.8 |
| G₂ - 发热系数（挡边-滚子端） | 15.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.0766 |
