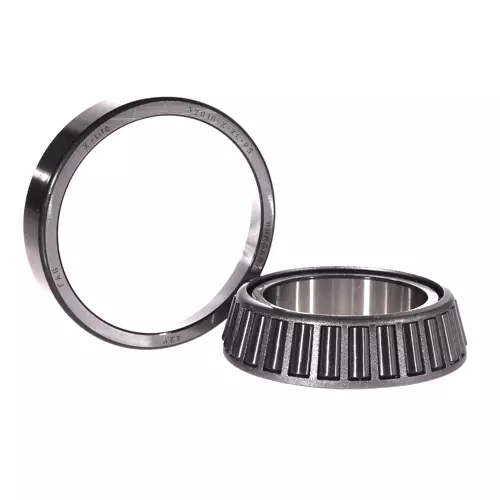

FAG 32010-X-XL-P5轴承代号说明
3
2
0
1
0
-
X
-
X
L
-
P
5
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
10：内径：50 mm
-X：外部尺寸与国际标准一致
-XL：X-life 长寿命轴承标记
-P5：精度等级：ISO 5级
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
10：
内径：50 mm
-X：
外部尺寸与国际标准一致
-XL：
X-life 长寿命轴承标记
-P5：
精度等级：ISO 5级
FAG 32010-X-XL-P5轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| D | 80 mm | 外径 |
| B | 20 mm | 内圈宽度 |
| C | 15.5 mm | 外圈宽度 |
| T | 20 mm | 总宽度 |
| Cr | 75,000 N | 径向额定动载荷 |
| C0r | 94,000 N | 径向额定静载荷 |
| Cur | 14,900 N | 径向疲劳极限载荷 |
| nG | 10,500 1/min | 极限转速 |
| nϑr | 4,950 1/min | 热速度额定值 |
| 0.381 kg | 重量 | |
| 尺寸参数 | ||
| r1, 2 min | 1 mm | 内圈背面最小倒角尺寸 |
| r3, 4 min | 1 mm | 外圈背面最小倒角尺寸 |
| a | 18 mm | 压力锥顶点之间的距离 |
| d1 | 67.3 mm | 内圈导向挡边直径 |
| 安装参数 | ||
| da max | 56 mm | 轴肩最大直径 |
| db min | 56 mm | 轴肩最小直径 |
| Da min | 72 mm | 最小壳体肩部直径 |
| Da max | 74 mm | 壳肩最大直径 |
| Db min | 77 mm | 最小壳体肩部直径 |
| Ca min | 4 mm | 最小轴向间距 |
| Cb min | 4.5 mm | 最小轴向间距 |
| ra max | 1 mm | 最大轴圆角半径 |
| rb max | 1 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.42 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y | 1.42 | 动态轴向载荷系数 |
| Y | 0.78 | 静态轴向载荷系数 |
| 附加附件 | ||
| T3CC050 | 对应的 ISO 10317 和 ISO 355 标准型号 | |
FAG 32010-X-XL-P5轴承后缀及相关产品推荐
| 公差等级 | P6XXL | 6X 级（ISO 492:2014），径向跳动和轴向跳动公差减小 |
| 热处理 | 标准 | |
| 保持架 | 标准 | 钢板保持架，滚子引导 |
| 内部设计 | 标准 | |
| 质量等级 | XL | X-life |
| 列数 | 1 | 单列 |
