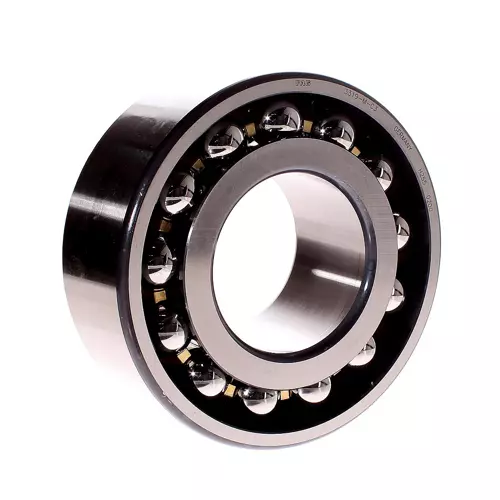

FAG 3319-M-C3#E轴承代号说明
3
3
1
9
-
M
-
C
3
#
E
3：双列角接触球轴承
3：尺寸系列：03系列
19：内径：95 mm
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
#E：单个纸盒包装
3：
双列角接触球轴承
3：
尺寸系列：03系列
19：
内径：95 mm
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
#E：
单个纸盒包装
FAG 3319-M-C3#E轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 95 mm | 内径 |
| D | 200 mm | 外径 |
| B | 77.8 mm | 宽度 |
| Cr | 270,000 N | 径向额定动载荷 |
| C0r | 315,000 N | 径向额定静载荷 |
| Cur | 13,500 N | 径向疲劳极限载荷 |
| nG | 4,450 1/min | 极限转速 |
| nϑr | 3,200 1/min | 参考转速 |
| 11.076 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 177.3 mm | 外圈肩径 |
| d1 | 133 mm | 内圈肩径 |
| a | 143.3 mm | 压力锥顶点之间的距离 |
| α | 35 ° | 接触角 |
| 安装参数 | ||
| da min | 109 mm | 轴肩最小直径 |
| Da max | 186 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
FAG 3319-M-C3#E轴承后缀及相关产品推荐
| 润滑方式 | 不带 | 轴承未润滑 |
| 密封 | 不带 | 开式 |
| 保持架 | M | 实心黄铜保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
| 设计变量 | FN | 带填充槽的轴承 |
FAG 3319-M-C3#E轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 3319-M轴承 | ￥2146元 | - | 99 |
