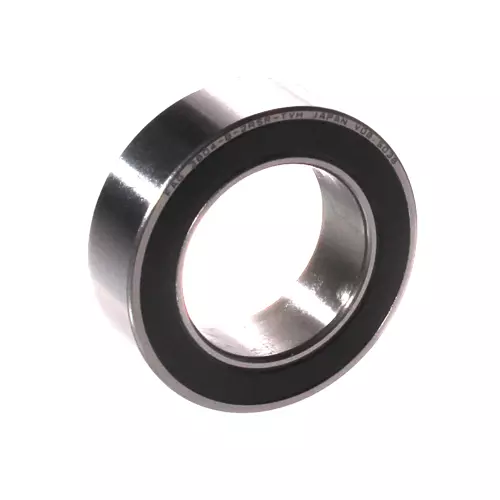

FAG 3804-B-2RSR-TVH-HLC轴承代号说明
3
8
0
4
-
B
-
2
R
S
R
-
T
V
H
-
H
L
C
3：双列角接触球轴承
8：尺寸系列：18系列
04：内径：20 mm
-B：接触角 40°
-2RSR：两侧带径向接触式橡胶密封件
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-HLC：产地：日本
3：
双列角接触球轴承
8：
尺寸系列：18系列
04：
内径：20 mm
-B：
接触角 40°
-2RSR：
两侧带径向接触式橡胶密封件
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-HLC：
产地：日本
FAG 3804-B-2RSR-TVH-HLC轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 32 mm | 外径 |
| B | 10 mm | 宽度 |
| Cr | 5,600 N | 径向额定动载荷 |
| C0r | 4,750 N | 径向额定静载荷 |
| Cur | 270 N | 径向疲劳极限载荷 |
| nG | 10,600 1/min | 极限转速 |
| 26 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| D2 | 30.1 mm | 外圈口径 |
| d2 | 23.9 mm | 内径内圈 |
| a | 16.1 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 22 mm | 轴肩最小直径 |
| Da max | 30 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
FAG 3804-B-2RSR-TVH-HLC轴承后缀及相关产品推荐
| 润滑方式 | GA14 | 滚珠轴承润滑脂，D≤62毫米时噪音低 |
| 密封 | 2RSR | 轴承两侧带接触式密封件 |
| 保持架 | TVH | 玻璃纤维增强聚酰胺 PA66 材质实心保持架 |
| 公差等级 | PN | 普通精度 |
| 轴向游隙 | CN | CN 游隙 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 设计变量 | B | B 型 |
FAG 3804-B-2RSR-TVH-HLC轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG 3804-B-2RSR-TVH轴承 | ￥176.32元 | - | 28 |
