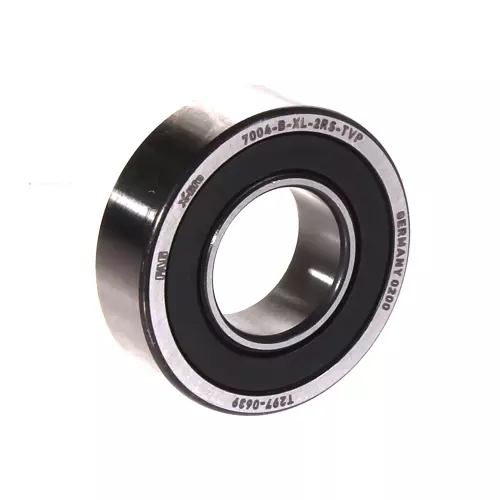

FAG 7004-B-XL-2RS-TVP轴承代号说明
7
0
0
4
-
B
-
X
L
-
2
R
S
-
T
V
P
7：角接触球轴承
0：尺寸系列：10系列
04：内径：20 mm
-B：接触角 40°
-XL：X-life 长寿命轴承标记
-2RS：两侧有接触式钢骨架橡胶密封圈
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
7：
角接触球轴承
0：
尺寸系列：10系列
04：
内径：20 mm
-B：
接触角 40°
-XL：
X-life 长寿命轴承标记
-2RS：
两侧有接触式钢骨架橡胶密封圈
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
FAG 7004-B-XL-2RS-TVP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 42 mm | 外径 |
| B | 12 mm | 宽度 |
| Cr | 14,500 N | 径向额定动载荷 |
| C0r | 8,000 N | 径向额定静载荷 |
| Cur | 560 N | 径向疲劳极限载荷 |
| nG | 9,800 1/min | 极限转速 |
| 0.06 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| D1 | 34.8 mm | 外圈宽侧面的肩部直径 |
| D2 | 35.5 mm | 外圈宽侧面口径 |
| D3 | 39.8 mm | 外圈小侧面口径 |
| d1 | 28.9 mm | 内圈宽侧面的肩部直径 |
| d2 | 26.5 mm | 内圈宽侧面口径 |
| a | 19.4 mm | 压力锥顶点之间的距离 |
| α | 40 ° | 接触角 |
| 安装参数 | ||
| da min | 23.2 mm | 轴肩最小直径 |
| Da max | 38.8 mm | 壳肩最大直径 |
| Db max | 40 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大轴圆角半径 |
| ra1 max | 0.3 mm | 最大外壳圆角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
FAG 7004-B-XL-2RS-TVP轴承后缀及相关产品推荐
| 设计变量 | B | B 型 |
| 密封 | 2RS | 轴承两侧带接触式密封件 |
| 保持架 | TVP | 玻璃纤维增强聚酰胺 PA66 材质实心保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 润滑方式 | GA14 | 滚珠轴承润滑脂，D≤62毫米时噪音低 |
| 热稳定性 | S0 | 轴承可承受最高温 150° |
