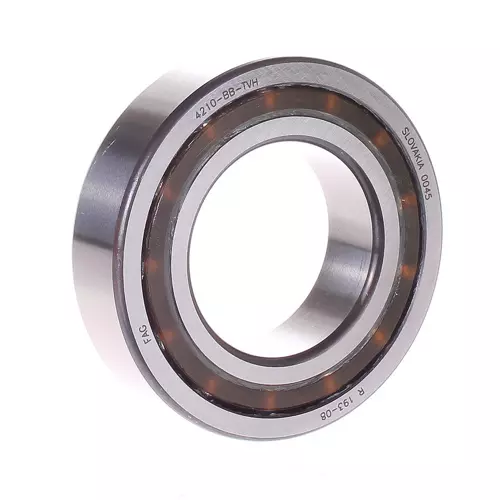

FAG 4210-BB-TVH轴承代号说明
4
2
1
0
-
B
B
-
T
V
H
4：双列深沟球轴承
2：尺寸系列：02系列
10：内径：50 mm
-BB：改进的内部结构设计
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
4：
双列深沟球轴承
2：
尺寸系列：02系列
10：
内径：50 mm
-BB：
改进的内部结构设计
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
FAG 4210-BB-TVH轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 50 mm | 内径 |
| D | 90 mm | 外径 |
| B | 23 mm | 宽度 |
| Cr | 46,500 N | 径向额定动载荷 |
| C0r | 42,000 N | 径向额定静载荷 |
| Cur | 2,200 N | 径向疲劳极限载荷 |
| nG | 6,300 1/min | 极限转速 |
| nϑr | 6,300 1/min | 参考转速 |
| 0.58 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 76.9 mm | 外圈肩径 |
| d1 | 62.8 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 57 mm | 轴肩最小直径 |
| Da max | 83 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 15.2 | 计算系数 |
