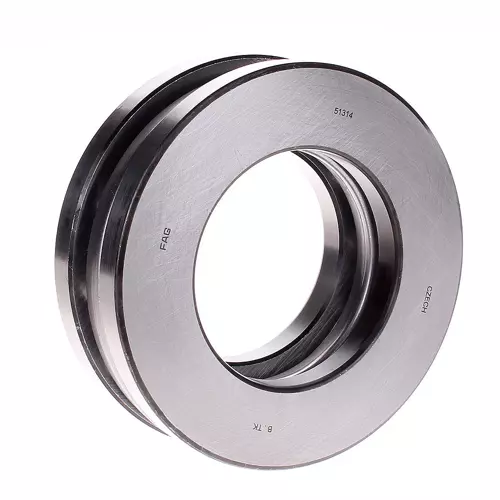

FAG 51314轴承代号说明
5
1
3
1
4
5：推力球轴承
1：宽度系列：1系列
3：直径系列：3系列
14：内径：70 mm
5：
推力球轴承
1：
宽度系列：1系列
3：
直径系列：3系列
14：
内径：70 mm
FAG 51314轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 70 mm | 轴垫圈内径 |
| D | 125 mm | 外壳垫圈外径 |
| T | 40 mm | 高度 |
| Ca | 134,000 N | 基本额定动载荷，轴向 |
| C0a | 290,000 N | 基本额定静载荷，轴向 |
| Cua | 13,300 N | 极限疲劳载荷，轴向 |
| nG | 2,750 1/min | 极限转速 |
| nϑr | 4,950 1/min | 参考转速 |
| 1.977 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 72 mm | 外壳垫圈内径 |
| d1 | 125 mm | 轴垫圈外径 |
| 安装参数 | ||
| da min | 103 mm | 轴肩最小直径 |
| Da max | 92 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| A | 0.51 | 最小负载系数 |
FAG 51314轴承后缀及相关产品推荐
| 保持架 | J | 钢板 |
| 公差等级 | PN | 普通精度 |
