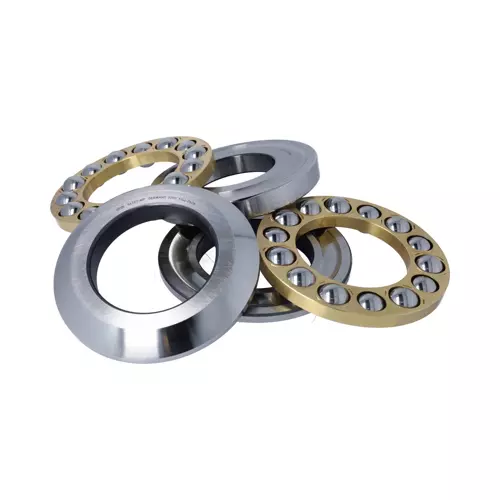

FAG 54322-MP轴承代号说明
5
4
3
2
2
-
M
P
5：推力球轴承
4：宽度系列：4系列
3：直径系列：3系列
22：内径代号，内径：110 mm
-MP：动体引导，实体黄铜窗式保持架
5：
推力球轴承
4：
宽度系列：4系列
3：
直径系列：3系列
22：
内径代号，内径：110 mm
-MP：
动体引导，实体黄铜窗式保持架
FAG 54322-MP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 95 mm | 轴垫圈内径 |
| D | 190 mm | 外壳垫圈外径 |
| T2 | 118.4 mm | 高度 |
| Ca | 280,000 N | 基本额定动载荷，轴向 |
| C0a | 740,000 N | 基本额定静载荷，轴向 |
| Cua | 28,000 N | 极限疲劳载荷，轴向 |
| nG | 1,790 1/min | 极限转速 |
| nϑr | 3,300 1/min | 参考转速 |
| 13.808 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 113 mm | 外壳垫圈内径 |
| B | 24 mm | 轴垫圈高度 |
| rmin | 2 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| R | 140 mm | 球形壳体垫圈半径 |
| A | 47 mm | 中心点距离 |
| T3 | 128 mm | 座垫圈高度 |
| 安装参数 | ||
| da max | 110 mm | 轴肩最大直径 |
| Da max | 150 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大填充半径 |
| ra1 max | 1 mm | 最大填充半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| A | 3 | 最小负载系数 |
| 附加附件 | ||
| U322 | 座垫圈 | |
