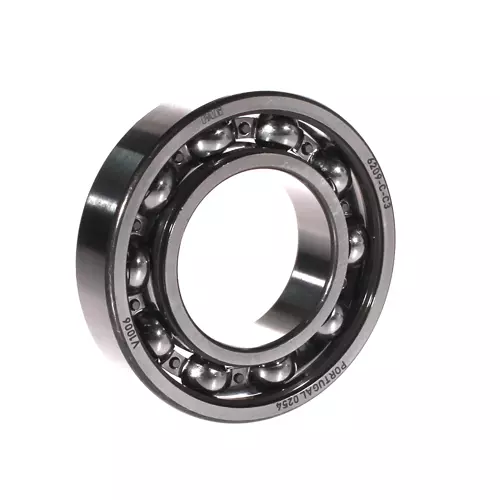

FAG 6209-C-C3轴承代号说明
6
2
0
9
-
C
-
C
3
6：深沟球轴承
2：尺寸系列：02系列
09：内径：45 mm
-C：C 代深沟球轴承，内部结构改进
-C3：C3 游隙（大于 CN 游隙）
6：
深沟球轴承
2：
尺寸系列：02系列
09：
内径：45 mm
-C：
C 代深沟球轴承，内部结构改进
-C3：
C3 游隙（大于 CN 游隙）
FAG 6209-C-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 85 mm | 外径 |
| B | 19 mm | 宽度 |
| Cr | 33,500 N | 径向额定动载荷 |
| C0r | 20,300 N | 径向额定静载荷 |
| Cur | 1,390 N | 径向疲劳极限载荷 |
| nG | 12,700 1/min | 极限转速 |
| nϑr | 9,900 1/min | 参考转速 |
| 0.385 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D2 | 75.5 mm | 外圈口径 |
| d2 | 53.9 mm | 内圈口径 |
| 安装参数 | ||
| da min | 52 mm | 轴肩最小直径 |
| Da max | 78 mm | 壳肩最大直径 |
| ra max | 1.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| f | 14.3 | 计算系数 |
FAG 6209-C-C3轴承后缀及相关产品推荐
| 内部设计优化 | C | C 型 |
| 保持架 | JN | 钢板 |
| 公差等级 | P6 | P6 级精度，优于普通精度 |
| 热稳定性 | SN | 轴承套圈可承受最高温：120° |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
