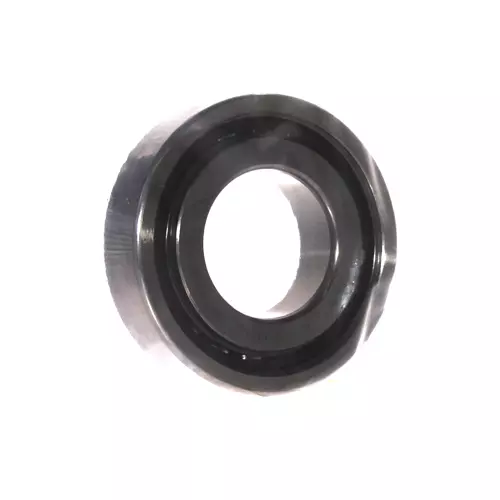

FAG 7602030-2RS-TVP轴承代号说明
7
6
0
2
0
3
0
-
2
R
S
-
T
V
P
7602：滚珠丝杠用单列推力角接触球轴承
030：内径代号，内径：30mm
-2RS：两侧有轴向防护型接触唇式密封圈
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
7602：
滚珠丝杠用单列推力角接触球轴承
030：
内径代号，内径：30mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
FAG 7602030-2RS-TVP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 30 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.005 mm | 内径下公差 | |
| D | 62 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.007 mm | 外径下公差 | |
| B | 16 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.12 mm | 宽度下公差 | |
| Ca | 27,500 N | 基本额定动载荷，轴向 |
| C0a | 66,000 N | 基本额定静载荷，轴向 |
| Cua | 3,000 N | 极限疲劳载荷，轴向 |
| nG Grease | 5,000 1/min | 极限转速-脂润滑 |
| nϑ | 3,800 1/min | 热安全运行转速 |
| 235 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| a | 48 mm | 压力锥顶点之间的距离 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da | 52.5 mm | 壳体尺寸 |
| Da | H12 | 壳体间隙尺寸 |
| da | 39.5 mm | 轴径 |
| da | h12 | 轴径间隙 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MR | 0.09 Nm | 轴承摩擦力矩 |
| caL | 893 N/µm | 轴向刚度 |
| 2 µm | 轴向跳动 | |
| ZM30 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM30 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 32 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 10,240 N | 所需锁紧螺母轴向力 | |
