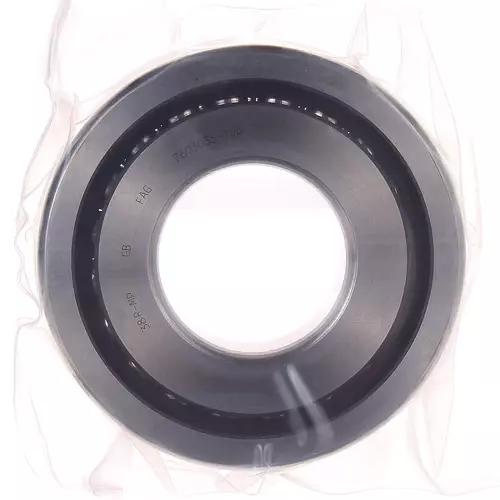

FAG 7603035-TVP轴承代号说明
7
6
0
3
0
3
5
-
T
V
P
7603：滚珠丝杠用单列推力角接触球轴承
035：内径代号，内径：35mm
-TVP：滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
7603：
滚珠丝杠用单列推力角接触球轴承
035：
内径代号，内径：35mm
-TVP：
滚动体引导，玻璃纤维增强聚酰胺尼龙66窗式保持架
FAG 7603035-TVP轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 35 mm | 内径 |
| 0 mm | 内径上公差 | |
| -0.006 mm | 内径下公差 | |
| D | 80 mm | 外径 |
| 0 mm | 外径上公差 | |
| -0.007 mm | 外径下公差 | |
| B | 21 mm | 宽度 |
| 0 mm | 宽度上公差 | |
| -0.12 mm | 宽度下公差 | |
| Ca | 38,000 N | 基本额定动载荷，轴向 |
| C0a | 100,000 N | 基本额定静载荷，轴向 |
| Cua | 4,550 N | 极限疲劳载荷，轴向 |
| nG Grease | 5,100 1/min | 极限转速-脂润滑 |
| nϑ | 3,000 1/min | 热安全运行转速 |
| 479 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.5 mm | 最小倒角尺寸 |
| r1 min | 1.5 mm | 最小倒角尺寸 |
| a | 61.5 mm | 压力锥顶点之间的距离 |
| α | 60 ° | 接触角 |
| 安装参数 | ||
| Da | 67 mm | 壳体尺寸 |
| Da | H12 | 壳体间隙尺寸 |
| da | 51 mm | 轴径 |
| da | h12 | 轴径间隙 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| MR | 0.17 Nm | 轴承摩擦力矩 |
| caL | 1,192 N/µm | 轴向刚度 |
| 2 µm | 轴向跳动 | |
| ZM35 | 推荐用于径向锁紧的INA精密锁紧螺母 | |
| AM35 | 建议使用INA精密锁紧螺母进行轴向锁紧 | |
| MA | 65 Nm | 推荐INA精密锁紧螺母的拧紧力矩 |
| 17,380 N | 所需锁紧螺母轴向力 | |
