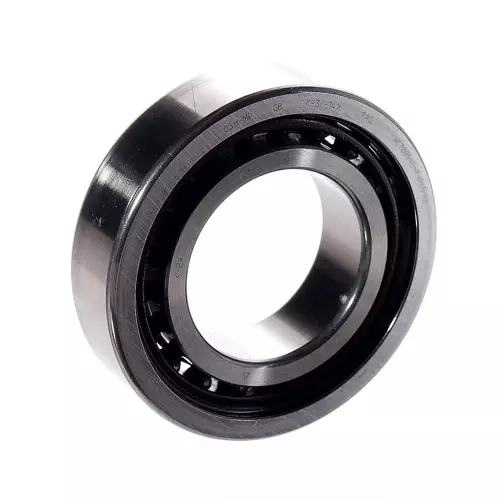

FAG HC7005-E-T-P4S-UL轴承代号说明
H
C
7
0
0
5
-
E
-
T
-
P
4
S
-
U
L
HC:陶瓷球高速轴承
7:角接触球轴承
0:尺寸系列:10系列
05:内径:25 mm
-E:接触角 25°
-T:外圈引导,酚醛增强纤维层压尼龙窗式保持架
-P4S:FAG标准,P4S级精度,高过 DIN620 标准 P4级
-U:单个轴承,万能配对
L:轻预紧
HC:
陶瓷球高速轴承
7:
角接触球轴承
0:
尺寸系列:10系列
05:
内径:25 mm
-E:
接触角 25°
-T:
外圈引导,酚醛增强纤维层压尼龙窗式保持架
-P4S:
FAG标准,P4S级精度,高过 DIN620 标准 P4级
-U:
单个轴承,万能配对
L:
轻预紧
FAG HC7005-E-T-P4S-UL轴承尺寸、参数与图纸
主要尺寸&性能数据 | ||
d | 25 mm | 内径 |
D | 47 mm | 外径 |
B | 12 mm | 宽度 |
Cr | 5,500 N | 径向额定动载荷 |
C0r | 2,700 N | 径向额定静载荷 |
Cur | 218 N | 径向疲劳极限载荷 |
nG Grease | 53,000 1/min | 极限转速-脂润滑 |
nG Oil | 80,000 1/min | 极限转速-油润滑 |
0.083 kg | 重量 | |
尺寸参数 | ||
rmin | 0.6 mm | 最小倒角尺寸 |
r1 min | 0.6 mm | 最小倒角尺寸 |
α | 25 ° | 接触角 |
安装参数 | ||
da | 30 mm | 轴肩直径 |
da | h12 | 轴肩径向游隙 |
Da | 42 mm | 外圈肩径 |
Da | H12 | 外圈径向游隙 |
ra max | 0.6 mm | 最大凹槽半径 |
ra1 max | 0.3 mm | 最大凹槽半径 |
Etk min | 33.6 mm | 最小喷射节距 |
Etk max | 34.5 mm | 最大喷射节距 |
Etk1 min | 32.2 mm | 最小喷射节距 |
Etk1 max | 34.5 mm | 最大喷射节距 |
a | 14.4 mm | 压力锥顶点之间的距离 |
工作温度 | ||
Tmin | -30 °C | 最低工作温度 |
Tmax | 100 °C | 最高工作温度 |
附加附件 | ||
FV L | 23 N | 轻预紧 |
FV M | 70 N | 中预紧 |
FV H | 140 N | 重预紧 |
KaE L | 67 N | 轻升力 |
KaE M | 204 N | 中升力 |
KaE H | 415 N | 重升力 |
ca L | 50.4 N/µm | 轻轴向刚度 |
ca M | 74.7 N/µm | 中轴向刚度 |
ca H | 96.7 N/µm | 重轴向刚度 |



FAG HC7005-E-T-P4S-UL轴承后缀及相关产品推荐
接触角 | E | 接触角 25° |
润滑方式 | 不带 | |
密封 | 不带 | |
外部轮廓 | 标准 | |
保持架 | T | 层压织物保持架 |
公差等级 | P4S | 公差等级 P4S级(FAG标准),优于 DIN 620 标准的 P4级 |
轴承组 | U | 单轴承 |
预紧 | L | 轻预紧 |
内部设计优化 | 标准 |
