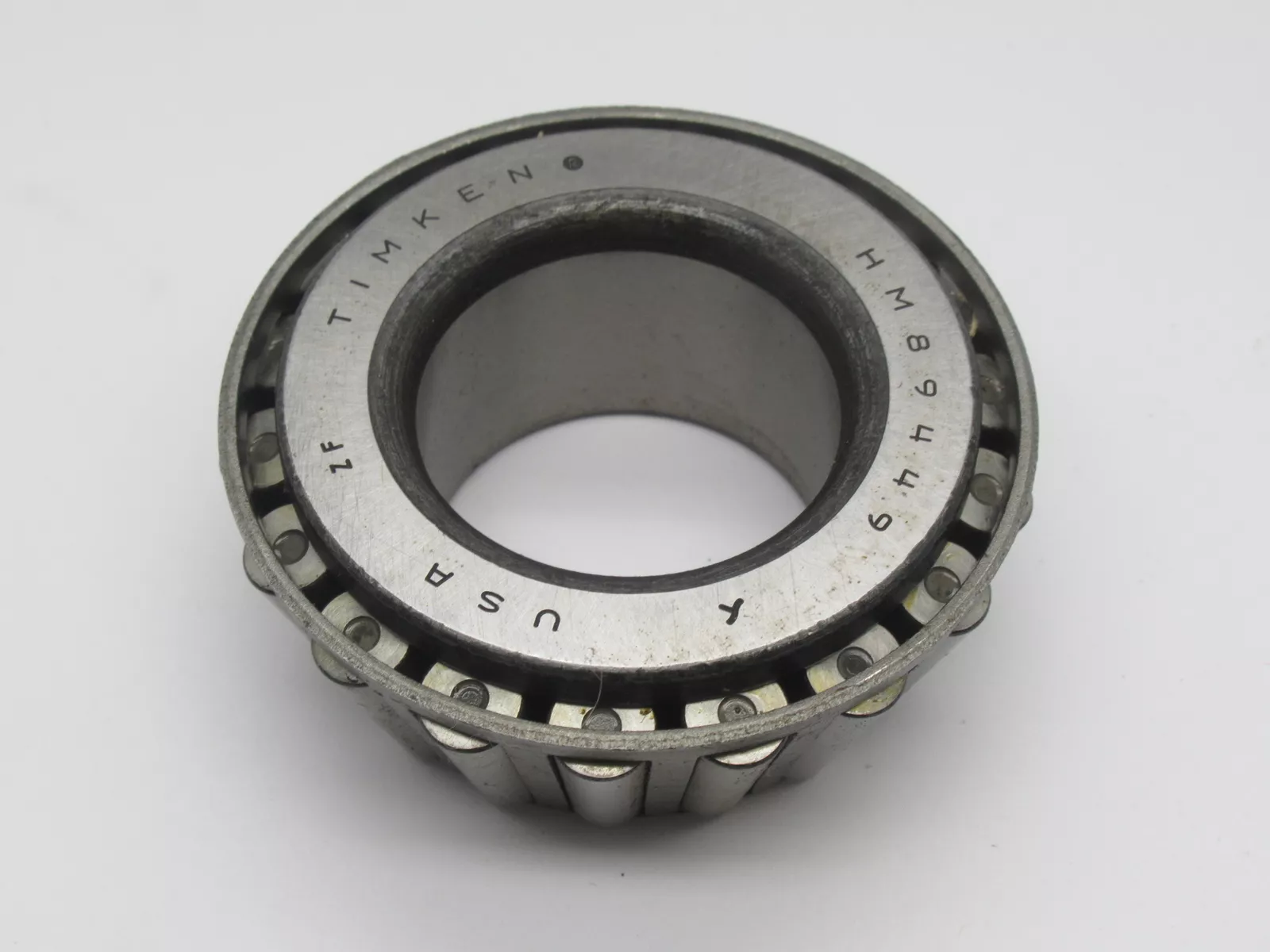

TIMKEN HM89449-90010轴承代号说明
H
M
8
9
4
4
9
-
9
0
0
1
0
HM：重中型承载
8：36º < 锥角 < 45º
94：内径范围：1-2 in
49：部件代号，49表示内圈，内圈基本代号：89449
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
10：材料代码，代号：10
HM：
重中型承载
8：
36º < 锥角 < 45º
94：
内径范围：1-2 in
49：
部件代号，49表示内圈，内圈基本代号：89449
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
10：
材料代码，代号：10
TIMKEN HM89449-90010轴承尺寸、参数与图纸
| 技术规格 | |
| 系列 | HM89400 |
| 锥体零件号 | HM89449 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
43200 lbf 192000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
11200 lbf 49800 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 7/16 in 36.513 mm |
| B - 锥体宽度 |
1.1250 in 28.575 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
1.75 in 44.5 mm |
| db - 锥体背面背衬直径 |
2.24 in 57 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.22 in -5.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6440 lbf 28600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
24800 lbf 110000 N |
| C₀ - 静态径向载荷额定值 |
26700 lbf 119000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
6020 lbf 26800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.07 |
| G₁ - 发热系数（滚子滚道） | 28.9 |
| G₂ - 发热系数（挡边-滚子端） | 13.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.0883 |
