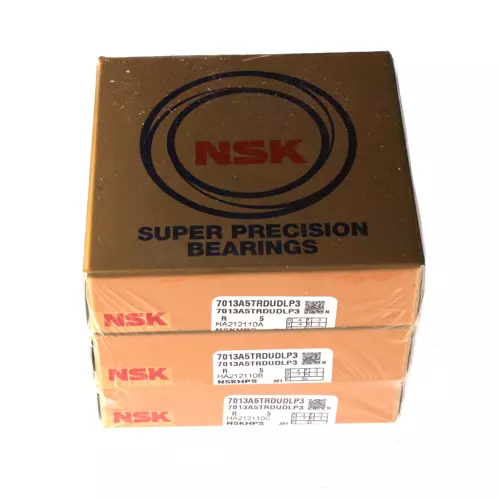

NSK 7013A5TRDUDLP3轴承代号说明
7
0
1
3
A
5
T
R
D
U
D
L
P
3
7：角接触球轴承
0：尺寸系列：10系列
13：内径代号，内径：65 mm
A5：接触角 25°
TR：外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DUD：三列万能配对
L：轻预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
7：
角接触球轴承
0：
尺寸系列：10系列
13：
内径代号，内径：65 mm
A5：
接触角 25°
TR：
外圈引导酚醛树脂保持架，连续使用极限温度 120℃
DUD：
三列万能配对
L：
轻预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
NSK 7013A5TRDUDLP3轴承尺寸、参数与图纸
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 厚度 | B | 18 |
| 作用点位置 | a | 282 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 72 | |
| Da max | 93 | |
| Db max | 95 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 37 |
| 基本额定静载荷 | Cor | 32.5 |
| 极限轴向载荷 | 25.4 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 12200 | |
| 油润滑 - 单列、无预紧 | 18200 | |
| 脂润滑 - 三列、L预紧 | 9150 | |
| 脂润滑 - 三列、L预紧（连续安全运行） | 6862.5 | |
| 油润滑 - 三列、L预紧 | 13650 | |
| 油润滑 - 三列、L预紧（连续安全运行） | 10237.5 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.455 | |
| 计算结果 | ||
| 预紧力（N） | 523.6 N | |
| 轴向刚度（N/μm） | 290.08 N/μm | |
| 径向刚度（N/μm） | 580.16 N/μm | |
| 测量轴向游隙（μm） | -9μm | |
