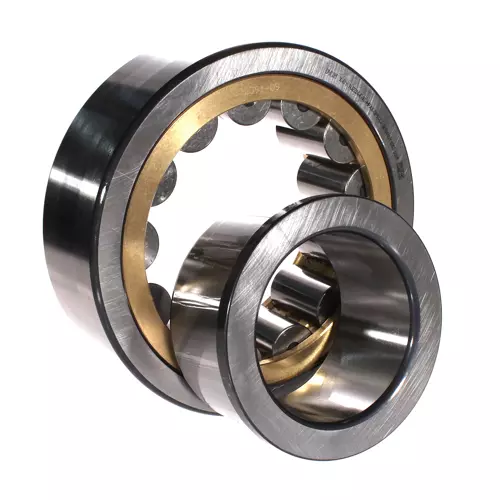

FAG NJ2324-E-XL-M1A-C5轴承代号说明
N
J
2
3
2
4
-
E
-
X
L
-
M
1
A
-
C
5
NJ：单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：宽度系列：2系列
3：直径系列：3系列
24：内径：120 mm
-E：加强型设计
-XL：X-life 长寿命轴承标记
-M1A：外圈挡边引导，两件式实体黄铜保持架
-C5：C5 游隙（大于 C4 游隙）
NJ：
单列圆柱滚子轴承（内圈单挡边，外圈双挡边）
2：
宽度系列：2系列
3：
直径系列：3系列
24：
内径：120 mm
-E：
加强型设计
-XL：
X-life 长寿命轴承标记
-M1A：
外圈挡边引导，两件式实体黄铜保持架
-C5：
C5 游隙（大于 C4 游隙）
FAG NJ2324-E-XL-M1A-C5轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 120 mm | 内径 |
| D | 260 mm | 外径 |
| B | 86 mm | 宽度 |
| Cr | 930,000 N | 径向额定动载荷 |
| C0r | 1,010,000 N | 径向额定静载荷 |
| Cur | 169,000 N | 径向疲劳极限载荷 |
| nG | 4,550 1/min | 极限转速 |
| nϑr | 1,980 1/min | 参考转速 |
| 23.8 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| r1 min | 3 mm | 最小倒角尺寸 |
| s | 7.2 mm | 轴向位移 |
| E | 230 mm | 外圈滚道直径 |
| F | 154 mm | 内圈滚道直径 |
| D1 min | 218.7 mm | 外圈最小挡边直径 |
| d1 | 168.1 mm | 内圈最大挡边直径 |
| 安装参数 | ||
| da min | 134 mm | 轴肩最小直径 |
| da max | 151 mm | 轴肩最大直径 |
| Da max | 246 mm | 壳肩最大直径 |
| dc min | 171 mm | 最小轴肩 |
| ra max | 2.5 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 附加附件 | ||
| HJ2324-E | L型垫圈 | |
FAG NJ2324-E-XL-M1A-C5轴承后缀及相关产品推荐
| 设计 | E | 加强型设计 |
| 保持架 | M1 | 两件式黄铜保持架，滚子引导 |
| 径向游隙 | CN | CN 游隙 |
| 公差等级 | PN | 普通精度 |
FAG NJ2324-E-XL-M1A-C5轴承相关产品推荐
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| FAG NJ2324E.XL.M1.C3轴承 | ￥3118.08元 | - | 1178 |
| FAG NJ2324-E-XL-M1轴承 | ￥3386.04元 | - | 82 |
| FAG NJ2324-E-XL-M1-C4轴承 | ￥3741元 | - | 12 |
| FAG NJ2324E-XL-MPAX-J30PC-C3轴承 | ￥3887.16元 | - | 40 |
| FAG NJ2324-E-XL-MPAX-J30PC-N12BA-C3轴承 | ￥4087.84元 | - | 255 |
| FAG NJ2324-E-XL-M1A-C4#E轴承 | ￥4962.48元 | - | 5 |
| FAG NJ2324-E-MP1A-J30PC轴承 | ￥5503.04元 | - | 50 |
| FAG NJ2324 -E-XL-MCA-C3轴承 | ￥14675.16元 | - | 7 |
